硬件檢查步驟
高倍顯微鏡檢查

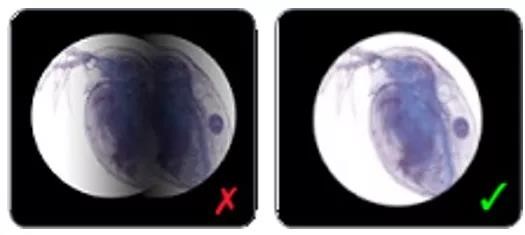

目鏡功能檢查：觀察目鏡成像，雙手調整目鏡-直到兩個目鏡所看到的是圓形圖像-眼睛慢慢靠近目鏡，直到視野完全重合。
照明功能檢查：檢查光強-檢查孔徑光闌-透反射光路切換檢查
調焦裝置檢查：粗/微調焦手輪用于調整顯微鏡垂直方向的位置，通過調整樣品和物鏡的間距，找到物鏡觀察焦平面。檢查功能時注意保持足夠距離，以免物鏡和樣品碰撞而損壞。
載物臺檢查：

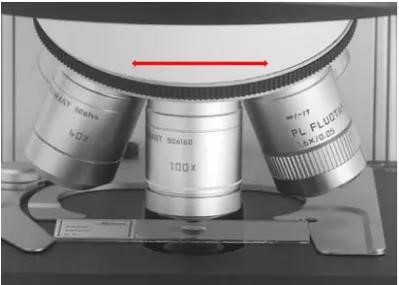

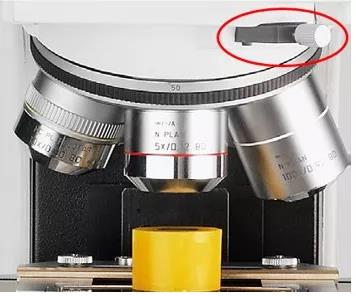

物鏡轉盤檢查：注意手動旋轉物鏡轉盤時，眼睛勿直射目鏡；先在低倍物鏡下觀察樣品，聚焦清楚后切換更高倍數的物鏡觀察，以避免樣品和物鏡相撞。切換物鏡后，可較快速調到更高倍率清晰圖像，并且每顆物鏡下均可觀察到清晰圖像
觀察方式切換檢查：

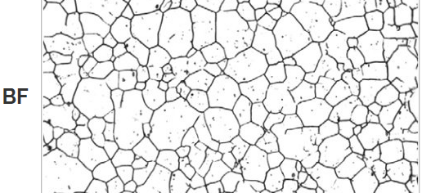

① 明場適用于表面平整樣品，旋轉濾片轉盤至明場位置；

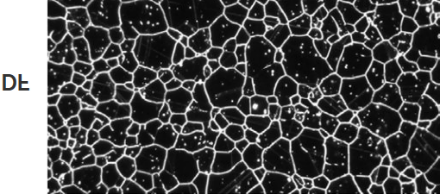

② 暗場用于增強樣品的觀察襯度；注意觀察方法切換時眼睛勿直射目鏡
③ 偏光：適用于雙折射性樣品，對于普通樣品為消光作用；插入起偏器和檢偏器，并調整檢偏器角度實時觀察
④ 微分干涉：用于增強圖像浮凸感，在偏光照明時，插入與物鏡相匹配的DIC的棱鏡，并旋動按鈕

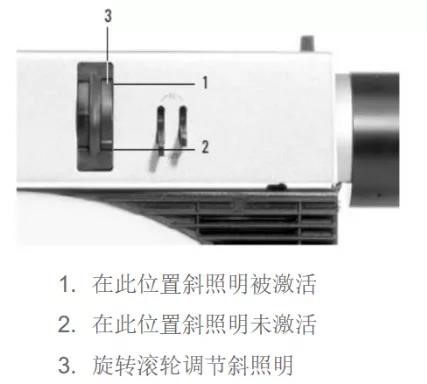

⑤ 斜照明：用于增強樣品立體感，在明場照明條件下，旋轉斜照明轉盤
Smart Move功能檢查 ：Smart Touch常用于DVM6和DMI8A的控制 ?？捎脕碚{(diào)整照明參數，切換物鏡，選擇觀察方式等；同樣可用于M205A的Z方向控制，可調整照明，放大倍數等。
電動/掃描載物臺運行檢查：Smart Move常用于DM4M,DM6M,DMI8A/C等電動/掃描載物臺XYZ方向控制，也可用于DM6M和DMI8A的物鏡切換
體視顯微鏡檢查

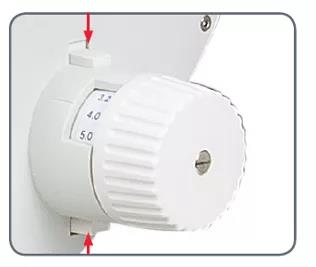

M系列體視鏡檢查：M系列體式鏡均可以選擇連續變化或者分級變化
① 滑塊在上位，為分級變倍，旋轉變倍旋鈕，觀察圖像變化情況；
② 滑塊在下位，為連續變倍，選擇變倍旋鈕，觀察圖像變化情況；

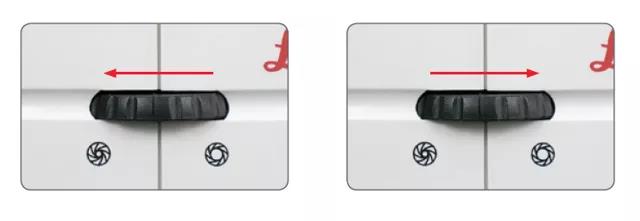

M125C, M165C, M205C/A等型號顯微鏡可以調節光圈大小，以選擇合適的景深和分辨率。
左圖為箭頭示意調小光圈獲取比較暗，但景深更大的圖像；右圖為箭頭示意調大光圈獲取比較亮，且分辨率更大的圖像；
軟件常用參數檢查
長時間關未使用機器，再次開機并啟動軟件時，建議重新執行白平衡
執行白平衡方法：載物臺上放一張白紙 -> 對焦 -> 鼠標右鍵在窗口上拖選一塊區域 -> 點擊“白平衡”按鈕。

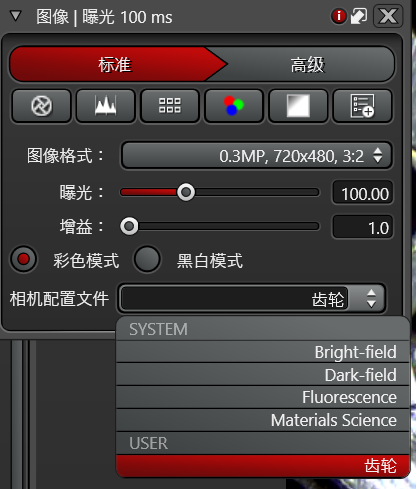

Camera參數設定:
① 曝光時間：通常為20-100ms，根據樣品表面反射情況選擇，通常不適用自動曝光；
② 圖像格式：選擇2MP及以上的分辨率，這樣獲取的照片更加清晰；
③ 動態圖像格式：選擇較小的圖像的分辨率，如DVM6選擇FAST 2MP，DMC4500攝像頭選擇1.2MP；
④ 增益：設置為1，增益值過大圖像可能會有噪點；
⑤ 模式：通常選擇彩色模式，金相樣品可能使用黑白模式，比如熱處理樣品脫碳層分析。
CAMERA參數存儲和調用
將照相機參數設置后，可將其參數存儲，以便觀察類似樣品調用同樣的照相機配置參數。
詳細步驟：
1.配置存儲
（1）輸入保存的名稱，如“齒輪”；
（2）鼠標右鍵配置文件處，在彈出的對話框點擊“保存” 。
2.配置調用:
鼠標左鍵配置文件處，在下拉對話框中選擇需要的配置文件。

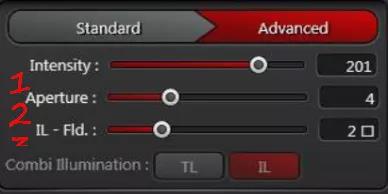

顯微鏡參數設定
① 光強：使用過程中，若視場亮度不夠，建議首先調節燈光亮度，而不是增加曝光時間；
② 孔徑光闌Aperture（金相顯微鏡）：通常打開至70-80%位置，打開至100%位置可能會有雜散光出現；
③ 視場光闌Field：通常打開至顯示器可以顯示完整圖像。
顯微鏡參數存儲及調用
自動存儲不同物鏡、不同照明方式、光強、光闌、聚光鏡的組合，大小存成快捷鍵，便于下次快速調用（適用于DM4M，DM6M，DMI8，DM8000，DM12000等）。
參數存儲操作步驟：
（1）打開存儲器模塊；
（2）鼠標右鍵圖示位置；
（3） 點擊存儲。
高像素圖像存儲
① 選擇一個默認存儲文件夾；
② 點擊“小紅點”確認存儲路徑；
③ 數據類型選擇默認存儲的圖像的類型，tif格式的圖像未壓縮，可以獲取高清晰圖像；bmp, jpg, png等格式圖像壓縮后占用存儲空間較小。
如果需要大區域拼圖，可選擇壓縮的格式，并降低圖像分辨率。
開機檢查小貼士
常見問題：
1
啟動軟件時跳出“Error on loading hardware configuration”。
解決辦法:
（1）檢查開機順序是否出錯；
（2）觀察重新連接數據線。
2
解決辦法:
檢查攝像頭連接線是否連接或松動。
重啟軟件，重新連接攝像頭電源線。
3
解決辦法:
（1）配置—自定義布局，選擇全部；
（2）檢查加密狗是否插入。
4
解決辦法:
卸載軟件，并升級或安裝該版本軟件，可解決問題。也可以咨詢徠卡售后熱線電話：400 650 6632
5
解決辦法:
（1）檢查顯微鏡上燈室的接口；
（2）確保燈沒有缺損，并已連接電源；
（3）選擇相應的照明軸；
（4） 切換至有源端口，檢查光束分離的位置（照相機/鏡筒）；
（5）通知服務人員檢查保險絲是否存在缺損。
6
解決辦法:
（1）將孔徑光闌調小些?？讖焦怅@越大，分辨率越高，景深越小。
（2）將光路中不需要的濾片移出；確認是否使用斜照明。
明場切換至暗場時，沒有明顯的暗場效果。
解決辦法:
（1）確認物鏡是DF物鏡；
（2）光強是否足夠，孔徑光闌是否打開，是否有多余的濾光片插入；
（3）BF到DF轉變是是否有濾塊切換聲音，如沒有，聯系徠卡服務工程師，或撥打售后熱線電話。
樣品沒有偏光效果或清潔度用戶尋找正交偏光位置（識別全部顆粒）。
解決辦法:
將偏光鏡和檢偏鏡交叉放置，直至達到大暗度（無樣本）。
