大家好，我是合金家族中較美的那個(gè)——鎂合金，可能很多人會(huì)覺得國(guó)防軍事和航空航天才是我的專長(zhǎng)。殊不知，由于我的優(yōu)點(diǎn)眾多，近些年我正在潛移默化的改變著大家的日常生活，此刻您手里的手機(jī)、面前的筆記本、出差游玩帶的行李箱可能都有我的存在哦。當(dāng)然，擁有這么多新的住所，離不開勤勞聰明的人類對(duì)我“內(nèi)涵”的提升優(yōu)化。據(jù)我所知，眾多科研單位和地方政府早早布局鎂合金產(chǎn)、學(xué)、研領(lǐng)域，其中比較知名的研究有國(guó)家鎂合金材料工程技術(shù)研究（重慶大學(xué)）、上海鎂材料及應(yīng)用工程技術(shù)研究、上海交通大學(xué)輕合金成型國(guó)家工程研究、中科院金屬所等等。早期的我懼怕長(zhǎng)期的高溫、酸性環(huán)境及氧氣氛圍，但是通過人類的一系列研究，目前外界環(huán)境對(duì)我已經(jīng)不足以構(gòu)成威脅，現(xiàn)在的我可“多耐”啦，耐高溫、耐腐蝕、耐氧化……

那么人類到底做了哪些貢獻(xiàn)，有沒有興趣和我一起來看看島津的三大金剛怎么說？

                           圖1 島津光電直讀原子發(fā)射光譜儀PDA-7000

《GB/T 13748 鎂及鎂合金化學(xué)分析方法》系列中1~22個(gè)標(biāo)準(zhǔn)分別給出了使用不同方法檢測(cè)鎂和鎂合金中的元素的指導(dǎo)方法，如《GB/T 13748.21-2009 鎂及鎂合金化學(xué)分析方法 第21部分：光電直讀原子發(fā)射光譜分析方法測(cè)定元素含量》。島津PDA-7000系列直讀光譜儀，通過軟件可以在40Hz-500Hz間設(shè)定光源的激發(fā)頻率，可以輕松應(yīng)對(duì)質(zhì)地較軟的鎂合金材料。使用島津PDA-7000直讀光譜儀分析鎂合金樣品，分析數(shù)據(jù)的準(zhǔn)確度（見表1）和再現(xiàn)性指標(biāo)完全滿足GB/T 13748.21-2009之規(guī)定，為有色金屬鎂合金樣品的常規(guī)元素分析提供了有效的檢測(cè)手段。

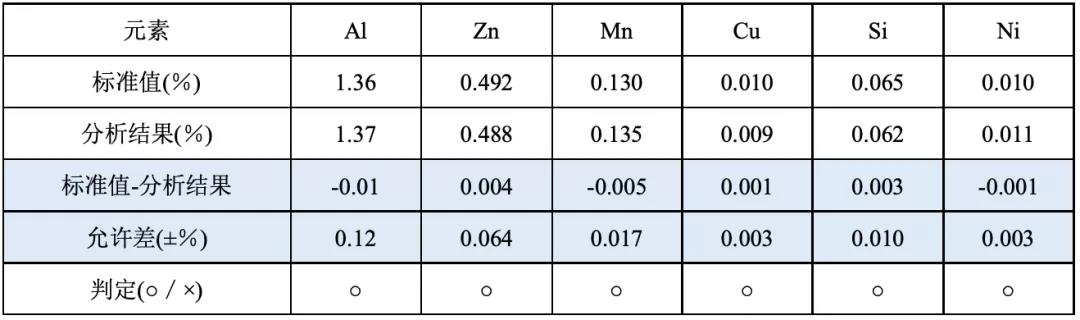

表1 某鎂合金樣品分析準(zhǔn)確度統(tǒng)計(jì)

EPMA說：耐高溫，因?yàn)閾诫s稀土元素

圖2 島津電子探針EPMA-1720電子探針顯微分析儀

當(dāng)鎂合金溫度升高時(shí)，它的強(qiáng)度和抗蠕變性能會(huì)大幅度下降，因此高溫性能差是阻礙鎂合金廣泛應(yīng)用的主要原因之一。對(duì)于提高鎂合金的室溫強(qiáng)度和高溫強(qiáng)度，目前應(yīng)用廣泛的一種方法是稀土元素合金強(qiáng)化。下圖給出的為Mg-Zn系耐熱鎂合金元素面分布結(jié)果，可以看出試樣合金中的稀土幾乎全部分布于晶界，但不連續(xù)，平均晶粒尺寸直徑為24.5 μm，晶界相寬度~2.4 μm。富集于晶粒表面及晶界位置的稀土活性元素可以填充晶界處的晶界空位，改善晶界附近的組織形態(tài)，提高高溫抗蠕變性能。

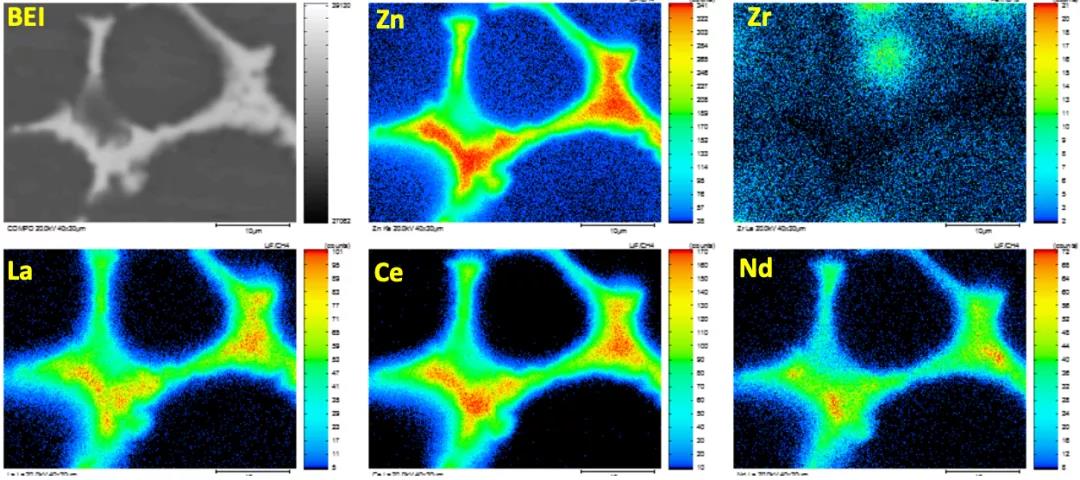

                          圖3 Mg-Zn稀土合金元素分布位置和形態(tài)

此外，稀土元素之間的特征X射線能量差異比較小，在EDS譜圖上特征譜峰會(huì)出現(xiàn)嚴(yán)重的相互干擾重疊的現(xiàn)象，如下圖所示，電子探針EPMA搭載波譜儀WDS進(jìn)行微區(qū)成分分析，可以很好的解決該問題，順利完成摻雜稀土元素含量的測(cè)定。

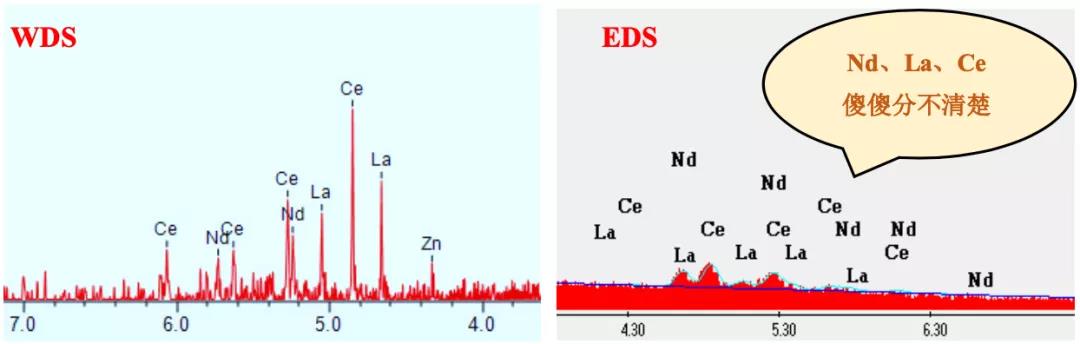

                              圖4  WDS和EDS成分分析的結(jié)果對(duì)比
