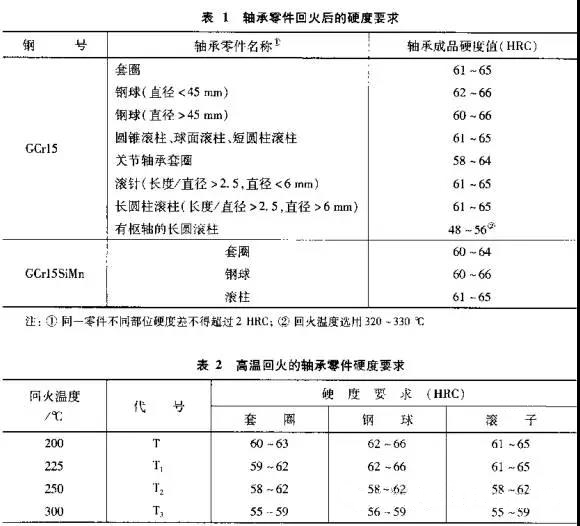

|
試驗方法
|
洛氏法 | 維氏法 | 里氏法 |
|
Ra
|
0.8 | 0.32 | 2.0 |
1、硬度檢測方法按表4選用，其中符號：D為套圈公稱外徑（mm）；Dw為滾動體公稱直徑（mm）；be為套圈端面 效寬度（mm）。
表4 硬度檢測方法選用表 單位/mm
| 序號 | 零件規(guī)格 | 檢測方法 | 備注 |
| 1 |
D>200
be≥1.5
Dw≥4.7625~60
|
洛氏法A、C標(biāo)尺測定
|
優(yōu)先采用洛氏法C標(biāo)尺 |
| 2 |
Be<1.5
Dw<4.7625
|
維氏法測定
|
可直接測定或鑲嵌后測定
|
| 3 |
D>200
be≥10
Dw≥60
|
里氏法測定 | 凡在臺式硬度計不能進行硬度測定的滾動軸承零件均<采用里氏法測定 |
表5 檢測力選用表
| 序號 | 試驗方法 | 零件規(guī)格/mm | 檢測力/N |
|
1
2
3
4
5
6
7
|
洛氏法C標(biāo)尺
洛氏法A標(biāo)尺
維氏法
維氏法
維氏法
維氏法
里氏法
|
be≥2.0 Dw≥4.7625
be>1.5～2.0
be>1.2～1.5 Dw≥2.0～4.7625
be>0.8～1.2 Dw≥1~2
be>0.6～0.8 Dw≥0.6～0.8
be>0.6 Dw<0.6
be>10 Dw≥60
|
1471.0
588.4
294.2
98.07
49.03
9.8
0.011 J(焦耳)
|
| 檢測方法 | 壓痕中心對試樣邊緣距離 | 兩壓痕中心距離 |
|
洛氏法
維氏法
里氏法
|
不小于壓痕直徑的1.5倍
不小于壓痕對角線長的1.5倍
不小于4 mm
|
不小于2 mm
不小于壓痕對角線平均長度的2.5倍
不小于5 mm
|
| 套圈外徑D/mm | 測點間距 |
每個零件檢測點數(shù)
|
|
D>430
D≥200~430
D<200
|
150～400 mm
100左右mm
120°左右
|
不少于8
不少于5
3
|
| 滾動體直徑D/mm | 測點間距 | 每個零件檢測點數(shù) |
|
>40
≤40
球面滾子、凸度滾子
|
60°～120°
120°左右
在一端面上
|
3～6
3
均勻測3點
|

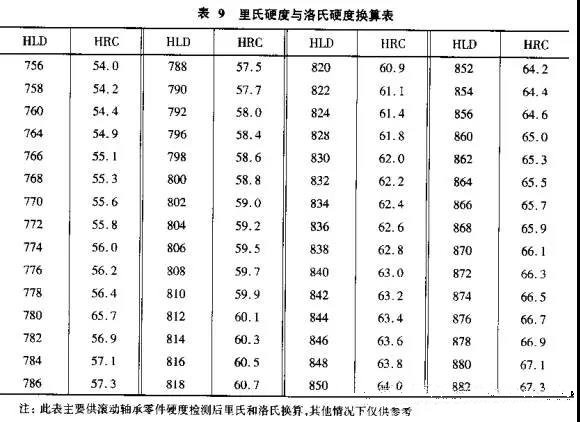

?③套圈端面有效寬度be<1.2 mm，滾動體DW<4.7625 mm的微型軸承零件，應(yīng)鑲嵌后，磨成平面后測量。套圈、滾針每件均勻測3點，鋼球在中心部位測一點。
