近幾年來，薄膜應用得到了飛速發展，涌現了一系列實用化的薄膜材料。這些材料在微小尺度下的力學性能對材料的可靠性設計非常重要，而在對薄膜的力 學性能測試中，離不開微小位移的測量。從測量原理出發，將微小位移測量方執籩路治擋飭?，电?測量和光學測量三類。
機械測量法
1 力學探針技術
探針法(又稱表面形貌分析儀)是常用的機械測量法，其原理是用特制 的針尖在薄膜上移動，然后通過機械、光學和電學等放大方法，就可知道微小 位移量。 這種測量方法具有穩定性好，分辨率高，測量范圍大的優點，但其應用范 圍狹窄，只適用于靜態的微小位移量，如曲率的測量、粗糙度ú飭俊Ｇ矣幸韻碌牟蛔闃?(1)由于觸針的接觸面積小，壓強大，很容易穿傷如鋁膜等易受損傷的軟質 薄膜，并在薄膜的表面劃出道溝，產生極大的誤差。 (2)對表面粗糙的薄膜，其測量誤差大。
2 引伸計
單軸拉伸實驗是獲得薄膜力學特性直接的方法，主要用于研究與襯底分離的獨立薄膜構建的力學行為。而在測量拉伸實驗中微小位移常用的就是引伸計。引伸計主要通過刀刃直接與試樣表面接觸，感觸試樣變形，再將所感受的變形 加以放大，通過指示或記錄變形大小的裝置讀出微小位移量。
電磁測量法
1 電容式位移測量
釗菔轎灰撇飭渴墻徊馕灰譜晃縟萘緾 的變化，然后將C 接入一定的轉 換電路，位移變化便可變成電信號進行測量。由于自動檢測技術的發展，基于上述原 理的傳感器已制成，即電容式位移傳感器.
電容位移傳感器測量微釵灰剖粲詵墻喲ゲ飭浚侍乇鶚屎嫌誆飭扛咂嫡穸 微小位移。但由于電容傳感器的電容量不一做的較大，一般僅為幾皮法至幾十皮法， 因此給測量帶來了許多困難，如易受外界電氣干擾，對電纜的長度和狀態變化很敏感， 要求配套儀器的阻抗高等 。
2 電感式
電感式位移測量原理和電容式位移測量原理類似，只是將被測位移轉換為自感系 接入一定的轉換電路，位移變化便可轉化為電感的變化?；谏鲜鲈淼碾姼形灰苽鞲衅饕惨呀?jīng)發展的非常成熟。
電感式傳感器結構簡單，運用方便、自由行程較大等優點，但也存在著缺點，如 自感線圈流往負載的電流不可能等于0;銜鐵水遠壞轎?線圈電阻受溫度影響， 有溫度誤差，不能反映被測量的變化方向;不宜測量快速變化的位移等.
3用霍爾元件測量微小位移
霍爾效應實際應用非常廣泛，如果所選磁感應強度范圍合適,磁感應強度和磁阻 的改變量(?B 和?RM )接近線性關系,即
這為物理量的轉換提供了方便。
光學測量法
在微小位移測量系統中，傳統的測量方法是采用接觸式的機械測量，但此種測量方法局限性很大。所以現在對這種檢測方式一般是采用非接觸式的測量，即光學 測量。其具有分辨率高，無損檢測，可以做動態測試等優勢，典型的光學測量方法 有激光掃描法、光干涉法、激光&斑計量法、數字全息計量技術。
1 激光掃描法
激光已成為光學測量方法中重要的光源，而我們這里所說的激光法是指僅利用激光的反射性來測量位移。這種方法測&精度高，光路簡單，尤其在受約束的空間的微小位移測量發揮其不可替代的作用。但這種方法的不足之處是對防振要求高和被測物體的表面光滑，但仍然不會影響其在微小位移測量中的作用。
2 光干涉法

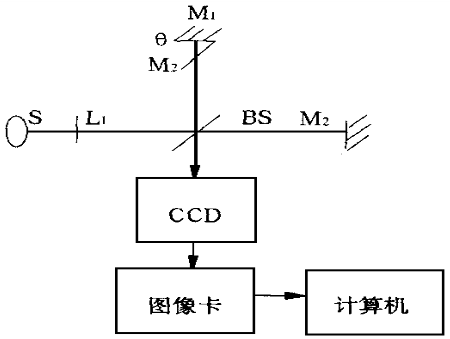

光干涉法是常用的一種方法，許多其他的測量方法都基于對光干涉法的變換和改善。 測量原理:利用麥克爾遜干涉儀測量位移的測量系統如圖所示, S為光源，LI為擴束鏡，BS為分束鏡，M1，M2為反射鏡，M1和待測物連在一起，隨待測物一起移動。CCD攝像機將接收到的干涉條紋經圖像卡送入計算機進行數據處理。
3 激光散斑計量法
激光散斑計量技術是在多學科基礎上發展起來的現代光學測量方法，它具有全場、非接觸、高精度、高靈敏度和實時快速等優點。

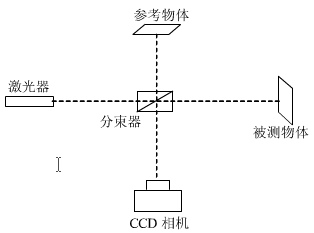

激光散斑計量法的基本原理:根據全息術，利用CCD 相機拍攝被測物體的激光 散斑條紋圖，通過分析圖像，得到物體的位移。下圖是激光散斑計量技術中的電子散斑干涉法(ESPI)的測量原理圖.
激光散斑計量法由于可以對表面粗糙的物體進行測量，因而比傳統的干涉測量法實用性強。但同時也存在圖像處理方法麻煩的缺點，因此尋找一個好的圖像處 理方法成為當前的研究課題之一。
4 數字全息計量技術
數字全息計量技術就是利用數字全息術記錄包含振幅和相位信息的圖像。1994 年德國人Schnars 首先使用全息直接相位法測量了懸臂梁的局部變形。
數字全息計量法的測量原>是用雙曝光法測量物體由變形產生的離面位移，在物體的變形前狀態和變形后狀態各記錄一張全息圖，再通過前后兩個狀態的物像相位變化求得離面位移。天津大學的計欣華教授就曾利用數字全息計量術測量了兩端固定梁的微小離面位移，其測量精度達到0.01μ 量級。
該方法的優點是測量精度高，光路簡單，對防振要求低，只需要一套數字全息設備就能滿足實驗條件，其在MEMS 等研究領域有良好的應用前景。
另外，其他的測量方法，如多光束應力敏感技術、電光晶體補償位相法等。
光學測量法由于其優點，現已成為微小位移的主要測量方法，但其有一共同的缺點--防振要求高，隨著光學測量法的不斷改善，防振措施必將改善。
