當今，電動汽車帶來的新能源熱潮已然成為資本市場的寵兒，電動汽車甚至一度成為新能源汽車的代名詞。實際上，在新能源汽車領域，除鋰電路線外，還有一條重要路線 — 氫能源技術。從國家長期新能源規劃、政策扶持，以及敏銳的資本市場表現來看，目前稍顯落寞的氫能源技術相對于三元材料為代表的電動技術仍有翻盤的潛力。同時，由于氫能熱值高、加氫時間短、續航里程更好、可實現零碳排放，氫能源技術甚至被認為是環保的 方案。然而，我國的氫能產業化仍面臨壁壘、基礎材料研發、催化劑、質子膜等“卡脖子”問題，其中，氫燃料電池核心部件膜電極正在進行國產化替代之路。膜電極作為氫燃料電池反應發生的場所，被稱為電堆的“心臟”，是決定電堆性能和成本的核心。隨著電堆的運行，膜電極表面負載催化劑的流失、元素分布的變化等，都會導致性能的下降。因此，在氫燃料電池的研究中，對膜電極的微區表征是重要測試項目。今天，我們就來聊一聊膜電極的微區表征，性能老化評價，感受電子探針EPMA高靈敏的微區分析能力吧！

氫燃料電池小科普

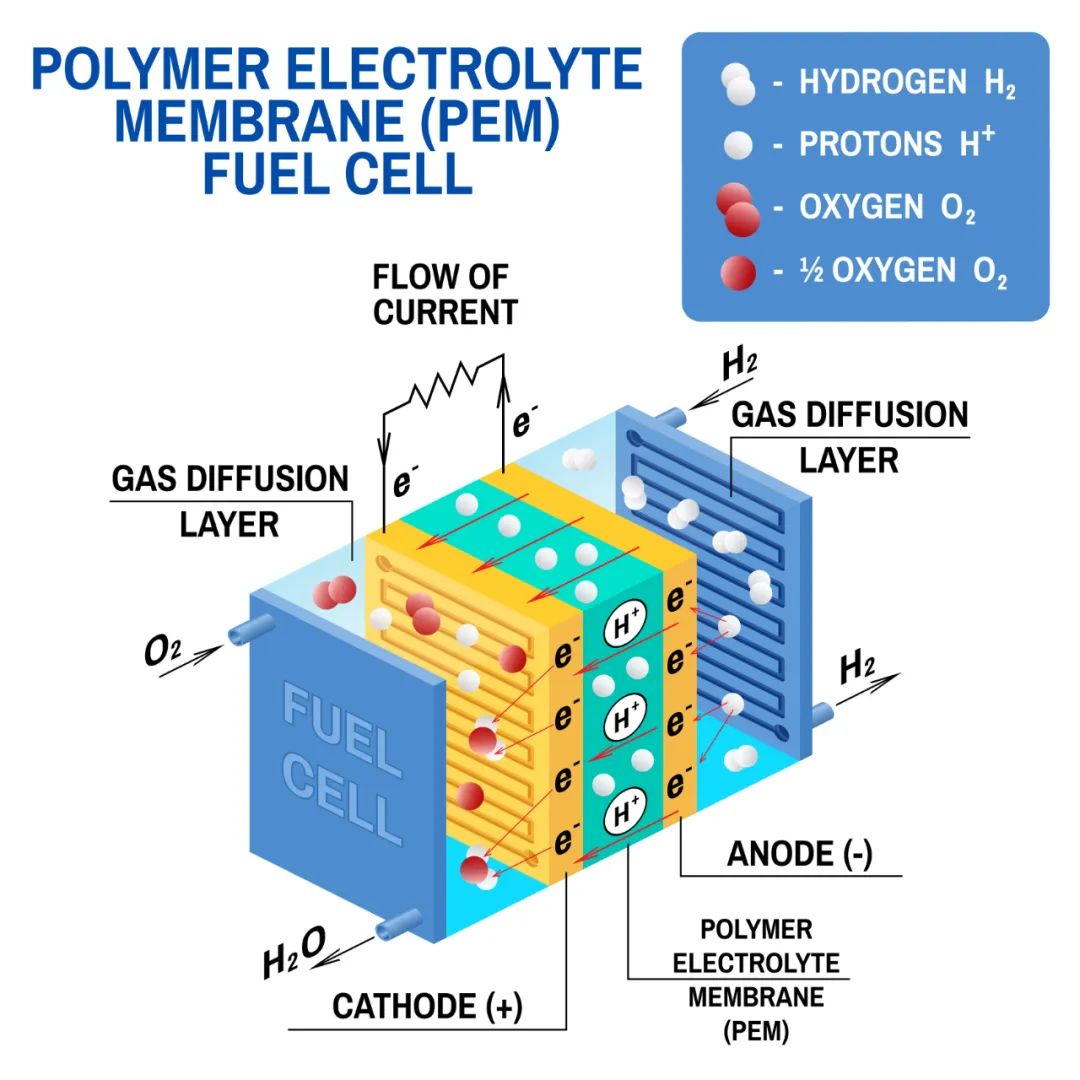

氫燃料電池的原理及結構

氫能源技術，屬于燃料為氫的一種燃料電池（Fuel Cell）技術。電池負極把H2分解為H⁺和e^-，其中H⁺通過電解質到達正極，e^-則通過外部負載電路到達正極，這兩者與正極提供的O2發生反應。整個過程是氫和氧的結合形成水排出，沒有額外的污染產物。

燃料電池的正負極本身只是催化轉化元件，不像傳統的電池活性物質全部儲存于電池內部。工作時，燃料和氧化劑由外部供應，只要外部燃料 不斷地供應，反應產物持續不斷地被排出，電池就能連續穩定地運行，沒有電池容量的限制。

氫燃料電池有很多技術路線，高分子聚合物電解質的燃料電池（Polymer Electrolyte Membrane Fuel Cell，PEMFC）是其中常見的一種。膜電極（Membrane Electrode Assembly，MEA）是PEMFC的核心部件。

MEA 的結構主要包括氣體擴散層、催化層、質子交換膜，其中氣體擴散層通常包括碳材料和負載在其上的微孔層。有一種固體聚合物質子交換膜的結構為：四氟乙烯（CF2-CF2）為主鏈和末端帶有磺酸基（-SO3H）的側鏈組成。

兩側電極采用Pt作為化學反應催化劑。Pt屬于貴金屬，相關研究機構和廠商一直在研究怎樣消減其使用量，目前已減低到約0.01mg/cm²的程度。

島津方案

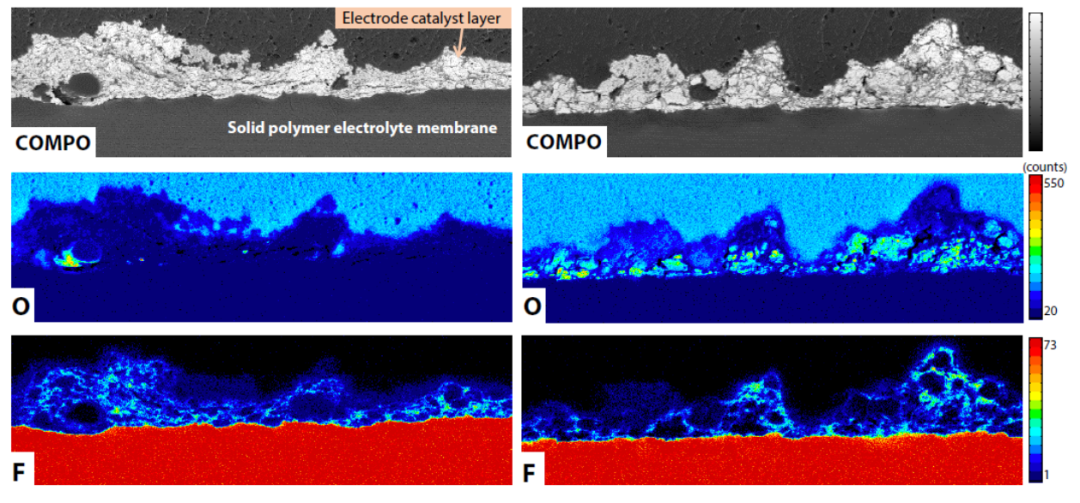

氫燃料電池部件的微區測試特點

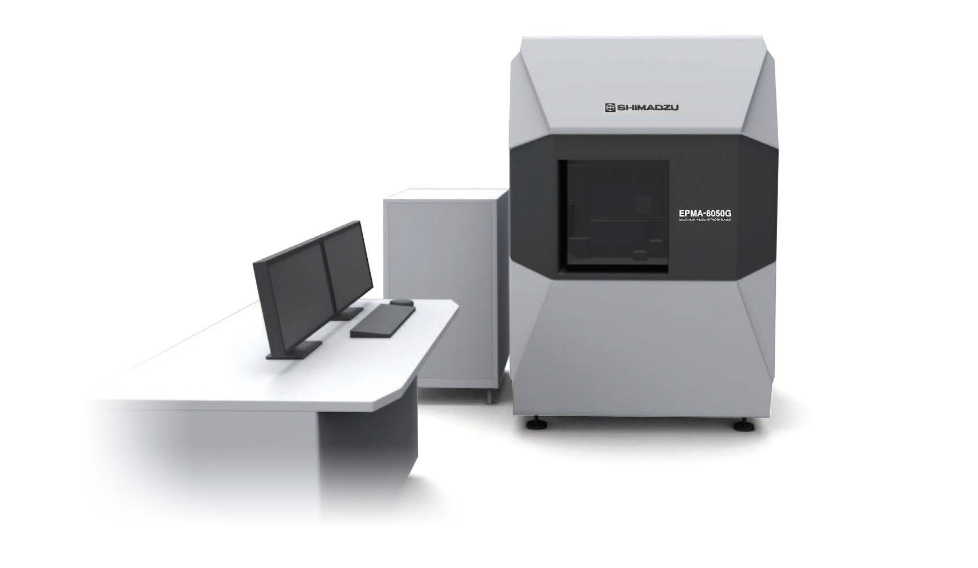

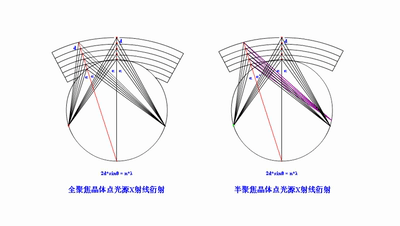

島津電子探針在評價MEA中的優勢
