觀察納米級細節的快速高分辨率成像

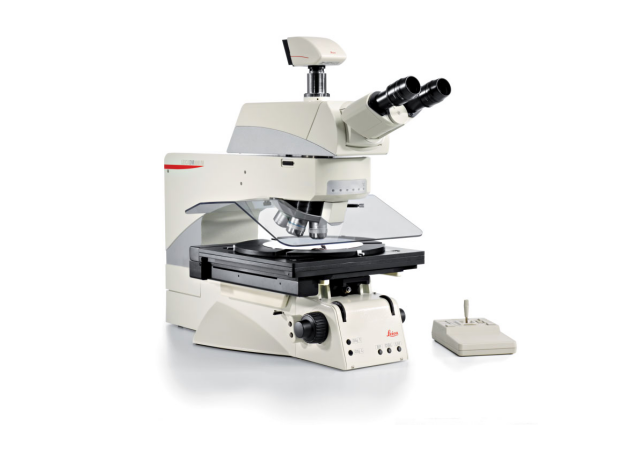

我們的成像系統可以準確而快速地檢測和分析晶圓的表面，晶圓檢測顯微鏡可以幫助確保您制造的半導體器件發揮好的性能。 但是，進行表面計量時可能會遇到以下關鍵挑戰： 晶圓表面可能具有高坡度的復雜結構，需要的橫向分辨率，或者有微小的峰谷起伏，需要亞納米級垂直分辨率。 利用共聚焦顯微成像和干涉模式成像的徠卡成像系統可以為您提供高橫向分辨率（140納米）和垂直分辨率（0.1納米），并且可以快速采集圖像（以秒計）。

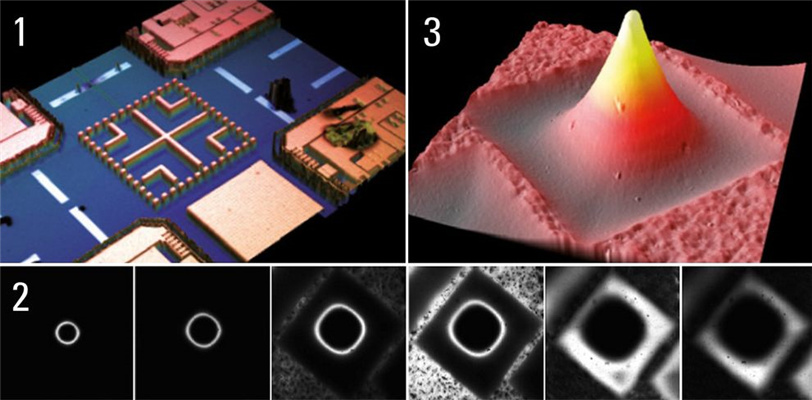

晶圓表面上的高斯型高窄凸塊，通過共聚焦顯微鏡三維成像。 具有復雜形狀或陡坡的表面特征（例如凸塊）可快速生成高分辨率圖像。 1：表面有凸塊的晶圓 2：共聚焦顯微鏡掃描凸塊的各個步驟（秒）3：圖像

使用不同對比方法和光學元件更輕松地觀察更多細節

使用我們的成像系統，在晶圓檢測顯微鏡下，您可以更輕松地觀察難以成像的晶圓特征，從而更加有效準確地進行晶圓檢測和質量控制。圖像對比度和細節分辨的質量在很大程度上取決于所用的照明和光學元件。 因此，選擇合適的照明對比方法，并使用經過好的校正的高性能光學元件是至關重要的。 不同的晶圓和器件特性，例如涂層、污物、刮痕和缺陷等，與其他方法相比，單照明對比方法更能增強觀察效果。

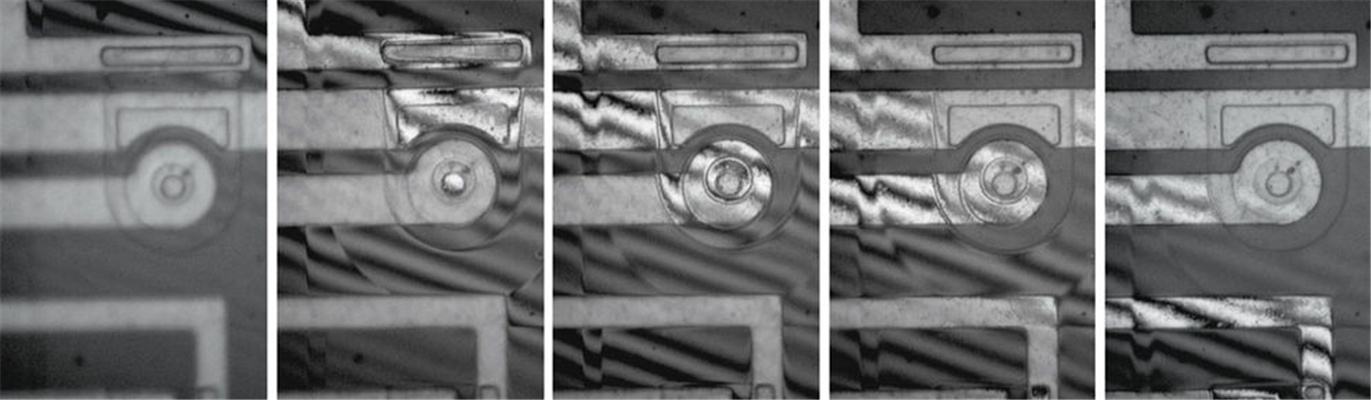

對于非常光滑的晶圓表面，干涉成像可以0.1納米的分辨率呈現表面結構。 整個掃描時間不到3秒。

高性能光學元件

在晶圓檢測顯微鏡中使用高質量光學元件可以更有效地檢測晶圓和半導體器件，因?yàn)槟恍杌ㄙM(fèi)較少的精力便可觀察到微小的細節。 徠卡顯微系統公司的成像系統使用性能好的的獲獎光學元件，可生成無失真圖像。 光學元件可能會出現2種需要校正的像差：

· 單色（不受光波長[顏色]的影響） ，如散光、彗差和場曲

· 多色（取決于光波長）。

我們的光學設計師和工程師提供性能好的的光學元件，使您能夠以好的的對比度和分辨率檢測晶圓和器件。

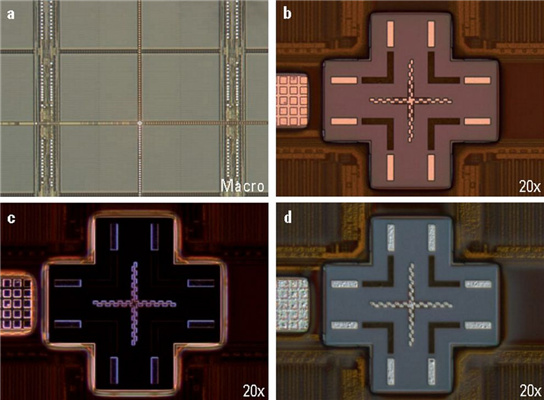

對比方法： 晶圓局部圖像：a) 快速生成表面概覽圖， b) 明場檢測顆粒，c) 暗場檢測細微劃痕，以及 d) 通過微分干涉差（DIC）檢測透明薄膜上的缺陷。 每種照明模式下的成像在幾秒鐘內完成。

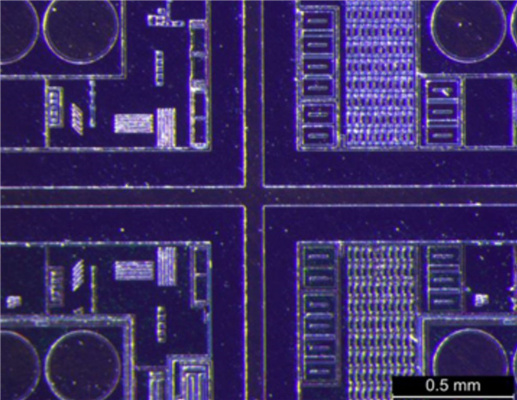

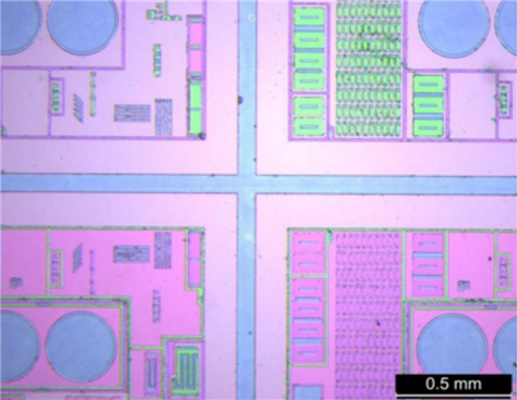

使用環形光的晶圓局部成像                                                                      使用同軸照明的晶圓局部成像
