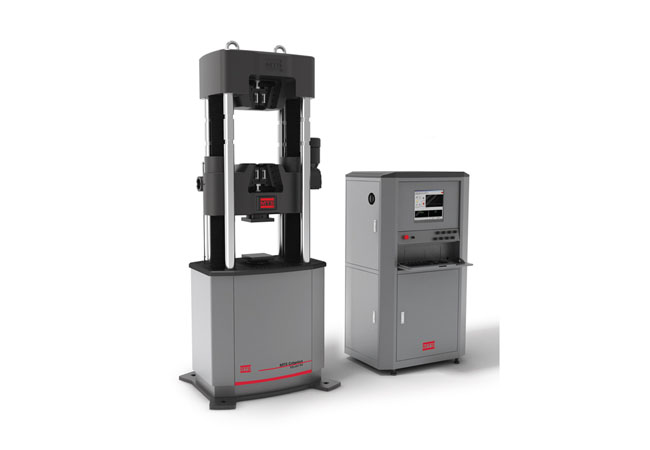

產品特性：MTS Criterion60系列系統對不同形狀和尺寸的高強度試樣進行高精度,可靠的拉伸和壓縮試驗.
021-33587030021-33587020021-34631757
電話咨詢
負荷框架配置：6柱、伺服控制液壓系統
額定載荷：1000kN
試驗空間：雙空間（上空間拉伸、小空間壓縮）
典型試樣：管道和管形材料、金屬絲和纜索、鏈條、鋼筋、焊接件、鑄件、復合材料、混凝土路面
MTS Criterion60系列系統對不同形狀和尺寸的高強度試樣進行高精度，可靠的拉伸和壓縮試驗。這些高強度的試驗系統采用可靠的MTS伺服控制液壓作動系統和高速、數字閉環控制器，從300kN到1000kN可實現力控、位移控或應變控制的試驗。C60系列系統現有整套高強度6柱負荷框架配置，他們由結構緊湊且符合人體工學的集成操作平臺支撐。易于操作的TestWork軟件、豐富且不斷增加的試驗方法標準庫以及各種各樣的附件使得本系統在整個高強度金屬和建筑材料范圍內得以廣泛的應用，包括：
》金屬薄板
》金屬板
》金屬棒
》緊固件
》金屬絲和纜索
》鏈條
》管道和管形材料
》結構鋼
》鋼筋
》焊接件
》鑄件
》鍛件
》結構部件
》巖石和混凝土
》鋪砌路面
》緊固件（非金屬）
》線材和纜索（非金r）
》筋材（非金屬）
技術參數：
|
規格型號 |
C64.106 |
|
|
額定載荷 |
kN lbf |
1000 220000 |
|
立柱配置 |
立柱數 |
6 |
|
試驗空間 |
單/雙 |
雙 |
|
作動器（活塞）行程 |
mm in |
250 9.84 |
|
作動器（活塞）速度 |
Mm/min In/min |
0.5 - 90 0.0004-3.54 |
|
橫梁速度 |
mm/min in/min |
200 7.87 |
|
立柱間距（試驗空間寬度） |
mm in |
50019.69 |
|
大壓縮空間 |
|
|
|
標準長度 |
mm in |
83032.68 |
|
擴t長度 |
mm in |
117546.26 |
|
大拉伸空間 |
|
|
|
標準長度 |
mm in |
79031.10 |
|
擴展長度 |
mm in |
115045.28 |
|
圓形試樣的直徑 |
mm in |
15-55 0.59-2.17 |
|
扁平試樣的厚度 |
mm in |
2-40 0.08-1.57 |
|
壓盤 |
mm in |
220 x 220（正方形） 8.66 x 8.66（正方形） |
|
框架高度 |
|
|
|
標準長度 |
mm in |
2720 107 |
|
擴展長度 |
mm in |
3130123.23 |
|
框架寬度 |
mm in |
1310 51.57 |
|
框架深度 |
mm in |
910 35.83 |
|
框架重量 |
|
|
|
標準長度 |
kg Lb |
5250 11575 |
|
擴展長度 |
kg Lb |
5400 11905 |
|
校準標準 |
ISO 7500 0.5級或ASTM E4 |
ISO 7500 1級 |
|
|
測力范圍* |
1%-100%的額定載荷 |
0.5%至1%的額定載荷 |
|
|
位移分辨率 |
0.2μm （0.00000787in） |
||
|
位移準確度 |
示值的+/-1% |
||
|
應變準確度 |
ASTM E83或ISO 8513 |
||
|
保護 |
力過載保護、行程限位、油壓過載保護、過熱保護、電壓<載保護和其它 |
||
|
力過載保護 |
10% |
||
|
數據采集頻率 |
1000Hz |
||
|
控制環頻率 |
1000Hz |
||
|
環境要求 |
|
||
|
工作溫度范圍 |
5至40℃ 41至104°F |
||
|
工作濕度 |
5-85%不凝結 |
||
|
儲存溫度范圍 |
-18至49℃ 0至120°F |
||
|
大儲存濕度 |
90%不凝結 |
||
|
大海拔 |
2000米 |
||
|
集成操作平臺（IOP）電源要求 |
400V 50Hz/480V 60Hz V AC （3相） |
||
|
IOP尺寸 |
mm in |
1040 x 720 x 1900 38.58 x 28.35 x 74.8 |
|
|
IOP重量 |
kg Lb |
400 881.85 |
|
