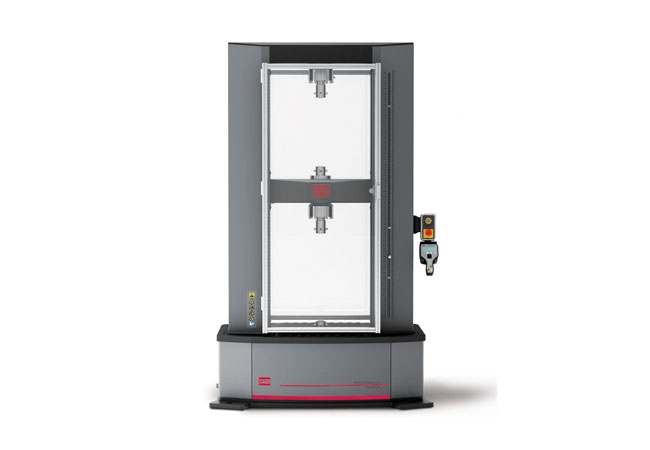

產品特性：MTS Criterion40系列電子萬能測試系統結構緊湊, 可靠性高的電子萬能綜合系列產品滿足各種中小力值的試驗要求。
021-33587030021-33587020021-34631757
電話咨詢
負荷框架配置：雙柱、落地式、電子機械式
額定負荷：1kN、2.5kN、5.0kN、10kN、20kN、30kN、50kN、100kN
試驗空間：?jiǎn)慰臻g或雙空間
環境模擬：高溫爐、環境箱
典型試樣：金屬、建筑部件、大型緊固件、復合材料、木制品
MTS Criterion40系列電子萬能測試系統結構緊湊, 可靠性高的電子萬能綜合系列產品滿足中小力值的試驗要求
MTS Criterion40系列系統配備了整套萬能試驗系統用以滿足各種生產試驗要求?？煽啃愿卟⑷菀撞僮鳎@些測試系統采用高速率、低振動電機驅動裝置和集成、數字閉環控制裝置，在1N到100kN范圍內實現力控、位移控或應變控的試驗。40系列系統現有各種結構緊湊、高剛度的單柱和雙柱臺式型配置, 適用于中低力值的試驗, 還有高強度的雙柱落地式配置，適用于中高力值的試驗。簡單易用的TestWork軟件、豐富且不斷增加的試驗方法標準庫以及各種各樣的附件使得本系統在非常廣泛的材料領域范圍內得以應用，包括：
》塑料
》薄膜
》纖維和細線
》粘合劑
》泡沫材料
》彈性體
》生物材料
》木制品和紙產品
》薄金屬
》金屬絲
》高強度金屬
》部件
》緊固件
》復合材料
技術參數：
|
規格型號 |
C45 |
|
|
大額定負荷 |
kN lbf |
100 22500 |
|
負荷選項 |
N、kN |
1kN、2.5kN、5kN、10kN、20kN、30kN、50kN、100kN |
|
|
lbf |
220、500、1100、2200、4400、6600、11000、22500 |
|
框架類型 |
導向柱 落地式/臺式 |
2 落地式 |
|
試驗空間 |
單/雙 |
單或雙 |
|
大試驗速度 |
mm/min In/min |
750 29.5 |
|
低試驗速度 |
mm/min In/min |
0.005 0.0002 |
|
位移分辨率 |
mm in |
0.000047 0.0000019 |
|
大位移分辨率時的大長度 |
mm in |
1000 39.37 |
|
電源 |
V AC |
200-230V AC， 22Amps， 50/60Hz， 4400W |
|
|
相位數 |
1 |
|
立柱間距離 |
mm in |
600 23.62 |
|
垂直試驗空間橫梁行程 |
|
|
|
標準長度 |
mm in |
1000 39.37 |
|
擴展長度 |
mm in |
1300 51.2 |
|
框架高度 |
|
|
|
標準長度 |
mm in |
2265 89.2 |
|
伸展長度 |
mm in |
2565 101 |
|
框架寬度 |
mm in |
1316 51.8 |
|
框架深" |
mm in |
957 37.7 |
|
框架重量 |
|
|
|
標準長度 |
kg Lb |
1350 2970 |
|
伸展長度 |
kg Lb |
1380 3036 |
*對于單柱負荷框架，此測量結果表示夾具和立柱保護罩之間的距離
|
校準標準 |
ISO 7500 0.5級或ASTM E4 |
ISO 7500 1級 |
|
測力范圍* |
1-100%的額定載荷 |
0.5%至1%的額定載荷 |
|
大試驗速度下的額定載荷 |
100% |
|
|
額定載荷下的大試驗速度 |
100% |
|
|
速度準確度 |
設定速度＜0.01mm/min： |
|
|
位移準確度 |
在±0.5%范圍內 |
|
|
應變準確度 |
ASTM E83或ISO 8513 |
|
|
保護 |
力過載保護、位移限位、電壓過載保護和其它 |
|
|
力過載保護 |
10% |
|
|
數據采集頻率 |
1000Hz |
|
|
控制環頻率 |
1000Hz |
|
|
環境要求 |
|
|
|
電機和驅動系統 |
交e伺服電機 |
|
|
滾珠絲杠 |
預負荷 |
|
|
位移測量系統 |
光電編碼器 |
|
|
附加直流調節通道 |
2個通道（示例：電阻引伸計和測力傳感器） |
|
|
附加數字調節通道 |
1個通道（示例：大變形和正交編碼器） |
|
