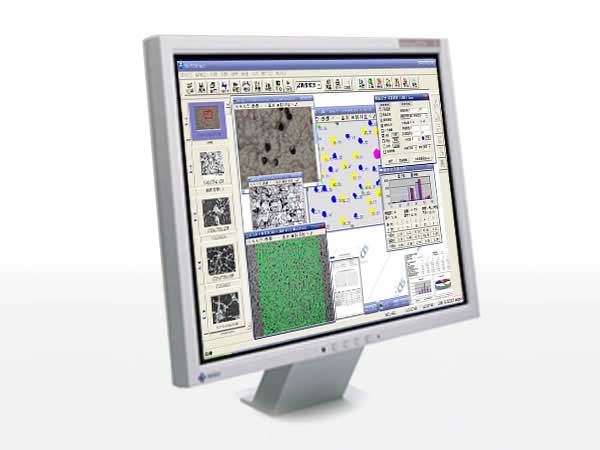

金相圖像分析軟件Analysis FIVE版

產品介紹：Analysis FIVE是Leica顯微鏡影像分析的軟件，充實的軟件功能，可實現從顯微鏡影像處理、計測、分析到創建報告等一系列操作。

計測等充實的基本功能
1>  照相機控制／顯微鏡控制
使用電腦控制數碼照相機和顯微鏡。從觀察到創建報告的一系列工作都能在電腦上完成。


2>  計測
手動操作能輕松完成計數和兩點間的距離、面積等的計算測量。每次計算測量時都會自動進行統計處理。計測結果和統計處理結果可以與影像一起保存，還可b輸出。

3>  數據庫
數據庫畫面為層次型結構，獲取影像的同時，其分析結果的數據表和圖表會被系統存到數據庫，以便隨意調用。數據庫便于把握數據整體，使用檢索功能可以快速訪問所需數據。


4>  創建報告功能
可以在報告上自由設計版面和編輯圖像，創建更為一目了然、更加專業的報告。報告的格式除了標準格式以外，還可以定制自己格式。

可實現分析的多種功能
1>  粒子分析
分離功能使粒子自動分離、臨界值的設置、ROI檢查范圍的設置成為可能。使用了多種計測參數的全部粒子的自動計測，以及計測數據的統計處理，實現了級別的粒子分析。


2>  圖像拼接
將相鄰的若干幅圖像合并成一幅看不出拼縫的自然圖像。在顯微鏡觀察上使用這一功能，可以觀察到平時無法一次性觀察的大范圍內容。


3>  景深擴展功能
合成若干幅焦點位置不同的圖像，構建全部都對焦正確的圖像。這樣，便能在一張圖像上清楚的觀察有高低差別的樣本，而這種樣本在一般的n微鏡上是無法一次性完成觀察的。


4>  3D合成圖像
通過粘貼由景深擴展功能得到的全對焦圖像，;創建實時3D圖像。能任意地擴大、縮小、移動、旋轉圖像，從而在視覺上掌握樣本的整體形狀。



對應個別需求的可選功能
1>  粒子分析（截斷法）
使用截斷法（求出截線與晶界的交點數）計算出粒度號。截線可以選擇水平線段、垂直線段、斜（交叉）線段、圓和對角線（交叉線）等。粒度號由切片的平均長度決定。即使晶界有濃淡偏差，或者是結晶粒子亮度不同，也能切實檢測出晶界。


2>  粒子分析（平面計算法）
由設定范圍內的金相組織結構計算出粒度號。在計測上，晶界需要連接在一起，不能中斷。而analySIS FIVE軟件的高超算法能重新構建中斷了的晶界。分析結果p了粒度號以外，還可以得到組織結構（雙峰分布和芯層等）、伸展度和粒度號分布的直方圖等。


3>  鑄鐵分析
自動或手動檢查影像中的黑鉛，并計測出它的形狀和大小。使n此項功能可以獲得黑鉛的形狀級別、大小分布等分析結果。黑鉛形狀級別的分類對應JIS、ISO、ASTEM等標準。

軟件部分功能
1、層深長度測量軟件包
脫碳層深度測定            GB/T 224-1987
滲碳層深度測定
層深長度測量
顯微硬度測量              GB/T 4340.1-1999
內螺紋銅管齒形參數測量

2、面積含量軟件包
相面積含量測量                       ASTM E1245-1995
多相面積含量測量                         ASTM E1245-1995
鐵;體奧氏體型雙相不銹鋼中a-相金相測定  GB/T 6401-1986
奧氏體型不銹鋼a-相金相測定              GB/T 13305-1991
高碳鋼盤條索氏體含量測量                 YB/T169-2000
定量金相手工測定方法                     GB/T 15749-1995
鉻鎳奧氏體不銹鋼焊縫鐵素體測量           GB 1954-80
自由鐵素體含量測定                       AMS 2315E-2001
鋁合金鈉變質α枝晶含量測量               GB/T 10849-1989
鋁合金鈉變質共晶硅含量測量               GB/T 10849-1989
鋁合金磷變質α枝晶含量測量               GB/T 10849-1989
鋁合金過燒共晶硅含量測量                 GB/T 10850-1989
鋁合金針孔孔隙度測量                     GB/T 10851-1989
鋁合金鋁鈦硼含量測量
鋁合金疏松面積百分比測定

3、晶粒度評級軟件包
平均晶粒度評級(截點法)                   GB/T 6394-2002
平均晶粒度評級                           ASTM E112-96
平均晶粒度評級                           ASTM E1382-97
低碳鋼冷軋薄板鐵素體晶粒度評級           GB/T 4335-84
混有珠光體的鐵素體晶粒度評級             GB/T 6394-2002
雙重晶粒度評級                           ASTM E1181-87
平均晶粒度評級(人工截距法)               GB/T 6394-2002
平均晶粒度評級(人工截點法)               GB/T 6394-2002

4、鑄鐵類評級軟件包
球鐵石墨球化率評級                       GB/T 9441-1988
球鐵石墨大小評級                         GB/T 9441-1988
珠光體數量評級                           GB/T 7216-1987
鐵素體數量評級                           GB/T 7216-1987
珠光體片間距測量                         GB/T 7216-1987
灰鐵石墨長度評級                         GB/T 7216-1987
灰鐵共晶團數量評級                       GB/T 7216-1987
蠕鐵石墨蠕化率評級                       JB/T 3829-1999
可鍛鑄鐵石墨顆數評級                     GB/T 9440-1988
可鍛鑄鐵珠光體殘余量                     GB/T 9440-1988

5、夾雜物評級軟件包
非金屬夾雜物評級                         GB/T 10561-2005
非金屬夾雜物評級                         ISO 4967-1998
非金屬夾雜物評級                         JIS G 0555-2003
非金屬夾雜物評級（自動）                 GB/T 18876.1-2002
非金屬夾雜物評級                         ASTM E45-2001
非金屬夾雜物評級                         GB/T 10561-89
非金屬夾雜物評級                         ASTM E1122-96
非金屬夾雜物評級（K4法）                 DIN 50602-85
大塊碳化物評級                           GB/T 4462-1982
鋼中石墨碳評級                           GB/T 13302-1991

6、顆粒形態分析統計軟件包
顆粒形態分析統計
顆粒個數密度測定
顆粒計數(半自動)

7、有色金屬評級軟件包
鋁及鋁合金晶粒度評級                     GB/T 3246.1-2000
鎂及鎂合金晶粒度評級                     GB/T 4296-2004
鑄造鋁銅合金晶粒度評級                   GB/T 10852-1989
單晶銅合金晶粒度評級                     YB 797-1971
鋁合金包覆層厚度百分?jǐn)?shù)測定               GB/T 3246.1-2000
鋁合金銅擴散深度測定                     GB/T 3246.1-2000
鋁合金枝晶間距測定                       GB/T 3246.1-2000

8、評級圖譜比照分析軟件包
標準評級圖譜比照分析

主要特點
全方面的定量金相標準
內置GB/ASTM/ISO/JIS/DIN定量分析標準n將全部金相定量方法分為七類：層深長度測量類、相含量測量類、晶粒度評級類、鑄鐵分析類、夾雜物評級類、有色金屬類、顆粒形態分析類。使用方便簡潔，測量準確可靠。
自動化的定量模塊界面生成
支持長度類定量評級模塊界面自動生成；
支持含量類定量評級模塊界面自動生成；
人性化的報告系統
采用工作流技術，支持個性化報告模板設計；
圖像采集設備支持
支持 CoolSnap/PixeLink/JVC/CDI/Basler 系列數碼攝影裝置；
支持 CG-DHX/Matrox系列模擬圖像采集板卡；
支持 TWAIN/WFM接口數碼相機、攝像頭、掃描儀；
豐基礎圖像處理功能
圖像增強、反差調整、劃痕處理、圖像矯正、多區域圖像分割、形態學處理、圖像標注、圖層合并；
影像測量功能
點坐標、兩點間距、點線間距、卡尺間距、線線間距、圓、弧角、角度、矩形、圓心距、片間距、區域、平均亮度、A尺寸、焊核雙垂線、線心間距；
圖像處理功能
目標顆粒自動尋邊、多焦面景深擴展、大視野圖像拼接、3D顯示；
獨特的顯微鏡關聯應用
晶粒度圖譜光學尺、夾雜物圖譜光學尺、物鏡圖像標尺三位聯動；
