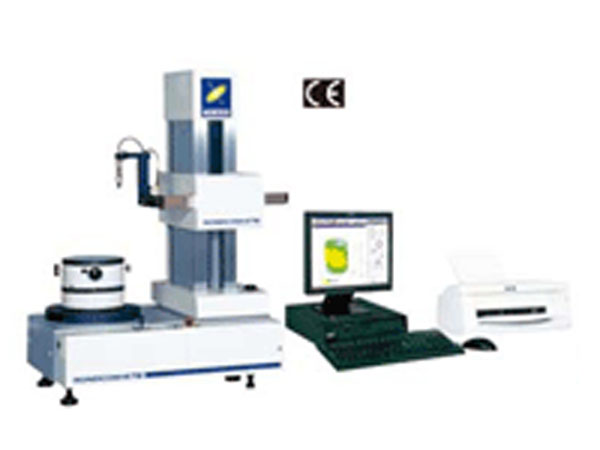

東京精密圓度圓柱度測量機R47B介紹
采用靜壓空氣軸承, 無磨損, 再現性高, 回轉精度高達:0.02+6H/1000μm.(R47B和R43C); 0.04+6H/1000μm.(R41C和R31C)
測量效率高
·調和傾斜。這種柱狀溝鶻謔侄ナ共僮骷虻? 不需要進行計算, 普通操作人員即能完成

·半自動測量功能。一次測量包括測量(只針對Z軸), 分析, 打印均被全部記錄, 使用回放功能在測量相同型號工件時, 只需固定好工件, 并設好坐標系即可全自動完成
·可操作性強
·再分析功能。測量數據可以自動保存, 多可達99個, 在測量完成后, 即使分析條件不對, 也不需要重新測量, 只需要更改分析條件(濾波方式, 濾波值,法等), 即可以完成, 并且不同測量項目的數據(多可以 40個)可以組合在一直形成新的測量項目
·自動停止功能。操作桿在測針接觸工件的時候會自動歸零, 而不需要手動調整.

東京精密圓度圓柱度測量機R47B特點
適用于測量大型工件, 大裝載直徑Φ600, 大測量直徑Φ350, 載荷重量高達60kg, 大型工件可以特別對應
軟件功能強大
TIMS軟件有圓度, 平面度, 平行度, 同心度, 同軸度, 圓柱度, 垂直度, 直線度等常規的分析功能.除了上述功能外, 還有許多特殊功能和選配軟件.

·刻槽功能。對于有凹槽的工件, 軟件可以以自動方式或手動方式刪除, 提高了測量效率
·傅立葉分析及功率譜曲線。在圓度曲線分析中, 分析不同頻率峰值的大小有助于分析零件的噪音和振動, 指導生產
·負荷曲線及振幅分布曲線分析。該曲線有助于分析工件的耐磨性及使用壽命.
·區間分析(SLOPE分析, 選配)。分析圓度或平面度中指定角度范圍中大和小的差值. 該指定角度可以是0度到360度之間的任意值. 輸出的圖形可以是二維圖形,二維展開圖形和區間分析(SLOPE)表.
·齒輪分析(選配)。用于分析齒輪尖的圓度分析
·活塞分析(選配)?；钊脑O(shè)計值可以通過公式或手動輸入等方法得到. 通過對實測值和設計值的比較, 對活塞進行分析.
·輪廓分析軟件(選配)。選配該軟件可以分析輪廓尺寸并實現輪廓尺寸分析.
·數據打印形式多樣，便于分析。打印模版可根據客戶的要求自行設計或調整，一頁可打印多個結果，便于分析比對。

東京精密圓度圓柱度測量機R47B技術參數
測量方式手動
測量范圍
大測量直徑Ø350mm   左右進給范圍(R軸) 190mm   上下進給范圍(Z軸) 350mm(高立柱: 500mm)   大半截直徑Ø600mm Ø400mm
大測量高度350mm(高立柱: 500mm)
回轉精度回轉方向JIS B7451-1997 (0.02+6H/10000)μm (H: 臺面到測量點的高度) (0.04+6H/10000)μm (H: 臺面到測量點的高度)
直線度
上下方向(Z軸)0.15μm/100mm   0.30μm/350mm   (高立柱:0.50μm/500mm)
半徑方向(R軸)  0.2μm/10mm
平行度
上下方向(Z軸） 1.50μm/350mm
(高立柱:2.00μm/500mm) 1.50μm/300mm 3.00μm/300mm
(高立柱:5.00μm/500mm)
半徑方向(R軸)  (0.3+L/100) μm
回轉速度（q軸） 6轉/min
Z軸速度測量速度(移動速度) 0.6-6mm/s(大15mm/s) 5mm/s
R軸速度測量速度(移動速度) 0.6-5mm/s(大5mm/s) 0.6, 1.5, 3, 6mm/s 5mm/s
自動停止精度Z軸/R軸±5μm
回轉臺
回轉臺外徑Ø220mm Ø148mm
調整范圍/傾斜±2mm/±1°
裝載重量60kg 15kg 25kg
傳感器
量程±1000μm ±400μm
測量力30-100mN(可調) 70mN
測針形狀Ø1.6mm硬球, 長度53mm Ø1.6mm硬球, 長度54.5mm Ø1.6mm硬球, 長度15.5mm
測量點數3600點/轉
濾波類型數字濾波器高斯/2RC/多槽軸
OUT OFF
回轉方向(θ軸)
(低通)15, 50, 150, 500峰/轉 15-500任意值 峰/轉
(帶通)15-150, 15-500峰/轉
直動方向(Z軸) (低通)0.025, 0.08, 0.25, 0.8, 2.5, 8mm 任意值(小分度0.0001mm)
倍率10-200K 22個倍率, 自動, 測量倍率
評價方式MZC(小領域法)、LSC(小平方法)、MIC(大內接圓法)、MCC(小外接圓法)、N.C(無修正), Multi(復合指定)
測量項目
回轉方向  圓度、平面度、平行度、同心度、同軸度、垂直度, 厚度偏差, 跳動, 部分圓圓柱度, 徑向偏差
直動方向 直線度(Z軸)、圓柱度、錐度, 垂直度, 平行度, 徑向偏差, 軸心直線度
直線度(R軸) 分析處理功能調調傾斜功能, 刻槽功能(上下限, 角度, 光標), 圓度評價方法的組合功能, 設計值比較功? 圓柱度三維圖形表示(素描線, 陰影線, 輪廓線)R31C除外, 實時顯示功能, 輪廓特征曲線(負荷曲線, 振幅分布曲線, 功率譜曲線), 半自動測量功能, 寬范圍評定
顯示(液晶顯示器) 17寸LCD
顯示項目測量條件, 測量參數, 打印輸出條件, 輪廓線(平面展開和三維圖形), 備注, 錯誤信息等
記錄方式彩色打印機或激光打印機(選配)
要素
電壓AC/220V, 50-60HZ, ±10%
功率約800VA(不含打印機) 約600VA(不含打印機)
氣壓供給壓力: 0.35-0.7MPa, 使用壓力: 0.3MPa
耗氣量30N L/分
尺寸(W*D*H) 2000*950*1850(2000) 1800*950*1600 1800*950*1500(1900) 1800*950*1400
重量300(320)kg 130kg 120(140)kg 120kg
