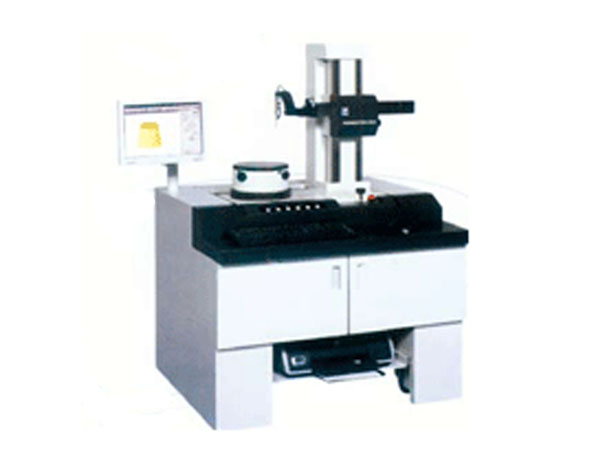

東京精密圓度•圓柱度形狀測量機R54DX特點
采用靜壓空氣軸承,回轉精度高達(0.02+4H/10000)μm
可操作性強
偏置型保持架, 便于測量各種工件傳統的偏置型保持架, 測針針尖通常在R軸的延長線上, 這樣在測量壁厚比較大或內孔比較深的工件時, 存在干涉. 偏置型保持架使測針針尖在R軸延長線下80mm的位置,

1、標準型
操作上更為簡單, 從測外徑到測上表面, 操作上只需一步即可完成, 而傳統型需要二步, 且存在傳感器定位問題。
2、自動型(針對自動機，選配)
自動型保持架, 可用于在需要同時測量工件的外徑, 內徑, 上表面和下表面, 甚至是錐面
時, 測針也可自動定位, 實現全自動的測量方式。

測量效率高
1、調與傾斜
（1）通過這種柱狀圖調節手動旋鈕操作很簡單, 而不需進行計算, 普通操作人員既能完成。
（2）自動調方式(針對自動機)
只需給定2個調整截面的位置即可全自動完成整個調整工作。
2、CNC功能
一次測量包括工件調整(R54自動, R44手動), 測量, 分析, 打印均被全部記錄, 使用回放功能在測量相同型號工件時,只需固定好工件, 并設好坐標系即可合自動完成。
軟件功能
TIMS軟件有圓度, 平面度, 平行度, 同心度, 同軸度, 圓柱度, 垂直度, 直線度等常規的分析功能除上述功能外, 還有許多特殊功能和選配軟件。

1. 刻槽功能。對于有凹槽的工件, 軟件可以以卸絞交蚴侄絞繳境? 提高了測量效率。
2. 負荷曲線及振幅分布曲線分析。  該曲線有助于分析工件的耐磨性及使用忻Ⅻ/font>
3. 區間分析(SLOPE分析,選配)。分析圓度或平面度中指定角度范圍中大和小的差值. 該指定角度可以是0度到360度之間的任意值. 輸出的圖形可以是二維圖形, 二維展開圖形我區間分析(SLOPE)表。
4. 齒輪分析(選配)。用于分析齒輪齒尖的圓度分析。
5. 活塞分析(選配)。活塞的設計值可以通過公式或手動輸入等方法得到, 通過對實o值和設計值的比較, 對活塞進行分析。
6. 輪廓分析軟件(選配)。選配該軟件可以分析輪廓尺寸并實現輪廓尺寸分析。
7. 數據打印形o多樣, 便用分析。打印模板可根據客戶的要求自行設計或調整, 一頁可打印多個結果,便于分析對比。

節省空間
DX的設計使設備的點地面積更小. (相比我公司以前的產品節省o25%)降低了使用成本.
傅立量分析及功率譜曲線。在圓度曲線分析中, 分析不同頻率峰值的大小有助于分析零件的噪音和振動, 指導生產。

東京精密小型高精度圓度•圓柱度形狀測量機R54DX技術參數

測量方式  手動自動/手動
測量范圍
大測量直徑Φ300mm
左右移動范圍(R軸) 170mm
上下移動范圍(Z軸) 300mm(高立柱: 500mm)
大裝載直徑Φ580mm
大測量高度外徑: 300mm(高立柱: 500mm)
回轉精度
回轉方向JIS B 7451-1997 (0.02+4H/10000)μm(H: 臺面到測量點的高度)
軸向JIS B 7451-1997 (0.02+4H/10000)μm(H: 回轉到測量點的距離)
直線度Z軸(上下方向) 0.12μm/100mm 0.20μm/290mm(高立柱: 0.28μm/490mm)
R軸(半徑方向) 0.8μm/150mm
平行度Z軸(上下方向) 0.8μm/290mm(高立柱: 1.18μm/490mm)
R軸(半徑方向) 1.0μm/150mm
指示精度R軸(半徑方向) (2+L/170) μm L: 測量長度
回轉速度(θ軸)
測量時2-10轉/分
自動調和傾斜時2, 4, 6, 10, 20轉/分
Z軸速度測量速度(移動速度) 0.5-6mm/s(大50mm/s)
R軸速度測量速度(移動速度) 0.5-6mm/s(大25mm/s)
自動停止精度Z軸/R軸±5μm
回轉臺
回轉臺外徑Φ220mm
調整范圍/傾斜±2mm/±1º
裝載重量30kg
傳感器
測量力30-100Mn(可調)
測針形狀Ф1.6鋼球, 長度53mm
測量點數14400點/轉
濾波類型數字濾波器高斯/2RC/多槽軸
回轉方向(θ軸)
低通15, 50, 150, 500, 1000峰/轉 15-1500峰/轉
帶通15-150, 15-500, 15-1500任意值 峰/轉
直動方向(Z軸) 低通0.025, 0.08, 0.25, 0.8, 2.5, 8mm, 任意值(小分度0.0001mm)量程±1000μm ±200μm
評價方式MZC(小區域圓法), LSC(小二乘圓法), MIC(大內接圓法), MCC(小外接圓法), N.C.(無修正法), Multi(復合指定)
測量項目
回轉方向圓度, 平面度, 平面度(多), 平行度, 同心度, 同軸度, 圓柱度, 徑向偏差, 垂直度, 厚度偏差, 跳動, 半徑測定, 部分圓直動方向直線度(Z軸), 直線度(R軸), 圓柱度, 垂直度, 平行度, 徑向偏差, 軸心直線度
分析處理功能
調調傾斜功能, 刻槽功能(上下取, 角度, 光標),致圓度評價方法的組合功能, 設計值比較功能, 圓柱度三維圖形表示(素描線, 陰影線, 輪廓線), 實時顯示功能, 輪廓特征曲線(負荷曲線, 振幅分布曲線, 功率譜曲線), 寬范圍評定
調調傾斜功能, 刻槽功能(上下取, 角度, 光標),致圓度評價方法的組合功能, 設計值比較功能, 圓柱度三維圖形表示(素描線, 陰影線, 輪廓線), 實時顯示功? 輪廓特征曲線(負荷曲線, 振幅分布曲線, 功率譜曲線), 寬范圍評定, CNC自動測量功能, 自動調心調傾斜功能
特殊功能
標配偏置型保持架, 可以升級為R54 標配偏置型保持架, CNC偏置型保持架也可安裝(選配)顯示(液晶顯示器) 17寸LCD顯示項目測量條件, 測量參數, 打印輸出條件, 輪廓線(平面展開和三維圖形), 備注, 錯誤信息等記錄方式彩色打印機或激光打印機(SD選配)

東京精密小型高精度o度•圓柱度形狀測量機R54DX其他要素
電壓/功率AC/220V, 50-60Hz ±10% / 約470VA(不含打印機)
氣壓/耗電量供給壓力: 0.35-0.7MPa, 使用壓力: 0.3MPa / 30NL/分
尺寸(W*D*H)/重量DX: 1500*925*1600(1800); SD: 2050*900*1700(1900) / DX: 500(510)kg; SD: 194(204)kg
