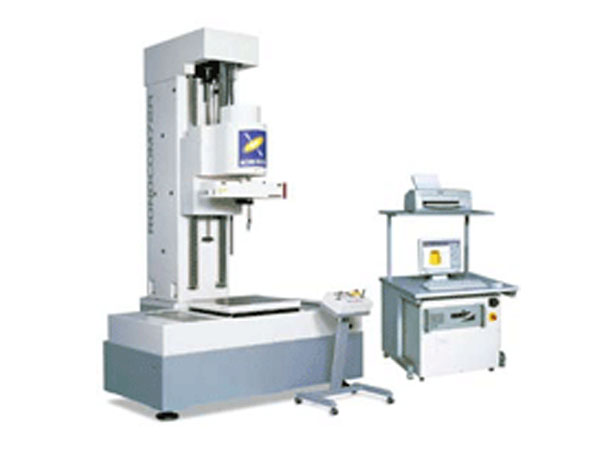

產品特性：東京精密圓度圓柱度形狀測量機R72A,回轉精度0.06um具有自動調中心,調垂直功能,而且從自動調中心到測量,為的全自動操作.
021-33587030021-33587020021-34631757
電話咨詢
東京精密圓度圓柱度形狀測量機R72A特點
具有本類型同等級的高回轉精度0.06um
東京精密圓度圓柱度形狀測量機R72A標準
測量范圍
大測量直徑φ450mm
小測量?jī)?nèi)徑測針直徑+2mm以上
左右進給范圍（X軸） 600mm
前臺進給范圍（Y軸） 50mm
上下進給范圍（Z軸） 1000mm
大裝載直徑φ900mm φ520mm φ400mm
回轉精度（JIS B7451） 0.06um 0.08um（使用測臂時）
直線度精度2um/200mm、5um/600mm 2um/200mm(使用測臂時）
平行度精度上下方向（Z軸） 2um/100mm 3um/100mm
驅動速度
回轉方向2/min(測量)、10/min(自動調) 4/min(測量)、10/min(自動調)
上下方向0.6、1.5、6mm/s(測量)、大30mm/s 0.6、6mm/s
工作臺裝載條件
工作臺尺寸600mm(W)×55mm(D) 600mm(W)×540mm(D) 460mm(W)×400mm(D)
裝載質量200kg 80kg
傳感器
測量力φ1.6mm超硬球,R0.25mm藍寶石
測針形狀70mN 測臂a:170mN、測臂b:85mN
圓度評價方法MZC(小領域法)、LSC（小平方法）、MIC（大內接圓法）、MCC（小外接圓法）、NC（無修正）
測量項目
回轉方向圓度、平面度、平行度、同心度、同軸度、圓柱度、徑偏度、厚度偏差度、直徑度、振動上下方向直線度、斜度、圓柱度、直角度、平行度
功能CNC測量功能、自動調垂直功能半自動測量、自動調功能、刻痕跡記錄功能（水平/角度/游標）、參數的設計對照、實時顯示功能
濾波種類數字濾波器（2RC/高斯）
濾波值
回轉方向15、50、150、500、15-150、15-500峰/回轉
直動方向0.025、0.08、0.25、0.8、2.5、8mm
顯示裝置
顯示器彩色顯示器（15英寸）
顯示項目測量條件、測量參數、形狀圖形（展開圖形/立體圖形/遮蔽）、打印機輸出條件、注釋、錯誤信息等
記錄裝置
方式選擇彩色打印機/激光打印機
倍率10-200K、Auto、測量倍率
各要素
電源AC220V，50/60Hz
耗電量3kVA 1kVA
空氣源0.5-0.7MPa,30L/min 0.5-0.7MPa,90L/min
設置尺寸（W×D×H） 2850×3300×3000 3100×2500×2500 2200×2400×2100
質量3100kg 1700kg 1300kg
