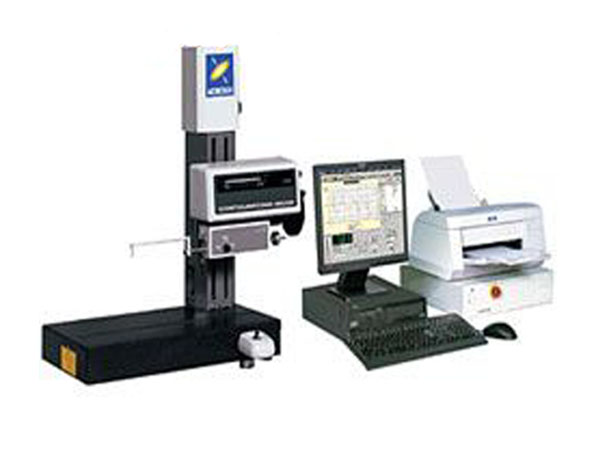

產品特性：東京精細粗糙度儀1800單鍵操作圖標便可進行粗糙度和輪廓之間的切換,還可以將測量數據統一打印出來.
021-33587030021-33587020021-34631757
電話咨詢
1800G粗糙度儀單鍵操作圖標便可進行粗糙度和輪廓之間的切換，還可以將測量數據統一打印出來,測量機可自動設定測量條件進行測量,能夠自動記憶包括驅動部立柱動作在內的測量分析步驟，執行CNC測量。
綜合系統[TIMS]（粗糙度/⒗?/strong>
單鍵操作圖標便可進行粗糙度和輪廓之間的切換，還可以將測量數據統一打印出來
Al功能（粗糙度）
測量機可自動設定測量條件進行測量。
自動操作記錄回放功能（粗糙度/輪廓）
能夠自動記憶包括驅動部立柱動作在內的測量分析步驟，執行CNC測量
自動要素判定功能[Al功能]（輪廓）
無需操作者指定點、幾何偏差的實測值在圖形上標記尺寸線。
尺寸線表示功能（輪廓）
可將參數、幾何偏差的實測值在圖形上標記尺寸線
形狀合成功能
消除了測針角度所致的分析范圍的限制。
技術參數
|
型號 |
SURFCOM 1800G |
||
|
表面粗糙度評價 |
輪廓形狀評價 |
||
|
測量范圍 |
Z軸（縱向） |
800mm |
50mm |
|
X軸（橫向） |
100mm(-22系統為200mm) |
100mm(-22 系統為200mm |
|
|
精度 |
Z軸指示精度（縱向） |
— |
±0.25%全量程（但是5mm范圍±4µm以下） |
|
測量分辨率 |
— |
0.1µm/±2.5mm/0.4µm/10mm/1µm /±25mm |
|
|
X軸指示精度（橫向） |
— |
±(1+2L/100) µmL:測量長度 |
|
|
直線度精度 |
（0.05+1.5L/1000）mm L=測量長度 |
摩爾干涉光尺 |
|
|
測量方式 |
Z軸 （縱向） |
差動電壓 |
點/直線/圓/部分圓/橢圓/大點/小點、距離、坐標差、極坐標差、直交/極坐標差表示 交叉要素點直線、直線直線、圓直線、圓圓、直線、橢圓、 對稱要素（點點、點-圓、點-橢 、直線-直線、圓-圓、圓-橢圓、橢圓-橢圓） 坐標控制（原點設定、X軸設定、平行移動、回轉移動。 計算結果與設計值比對、鏡面反轉、形狀合成功能、宏功能、自動要素判定、計算點的重復功能、工件軌跡功能、峰值谷值搜尋功能、自動操作記錄、回放功能 |
|
X軸（橫向） |
摩爾干涉光尺 |
— |
|
|
處理功能 |
參數/運算處理 |
JIS-2001、JIS-1994、JIS-1982、ISO、DIN、ASME，符合CNOMO標準 Ra,Rq,RvRp, ,Rc,Rz,Rmax,Rt,Rz,J,R3z,Sm,S,RDa,RDq,Rla,Rlq,Til,TA,lr,Pc, Rmr,tp2,Rmr2,Rdc AVH,Hmax,Hmin,AREA,NCRX,R,Rx,AR,NR,CPM,SR,SAR |
— |
|
評價曲線 |
剖面曲線、粗糙度曲線、濾波波紋度曲線、濾波線波度曲線、滾動圓波紋度曲線、滾動圓線波紋度<線、DIN4776特殊曲線、粗糙度曲線（Motif）、波紋度曲線（Motif）包絡波紋度曲線 |
— |
|
|
表面特性圖表 |
負荷曲線、功率譜曲線圖、振幅分布曲線 |
— |
|
|
傾斜補償 |
直線補償、R面補償、前半補償、后半補償、兩端補償、花鍵曲線補償（直線、R面、兩端補償可以在任意范圍內） |
— |
|
|
記錄 |
縱倍率 |
50、100、200、500、1K、2K、5K、10K、20K、50K、100K、200K*、500K*倍 任意、自動 |
0.1¬10,000.00倍（可以為任意、自動） |
|
|
橫倍率 |
1、2、5、10、100、200、500、1K、2K、5K、10K、20K倍 任意、自動 |
0.1¬10,000.000倍（可以為任意、自動） |
|
濾波器的種類 |
標準型濾波器（2RC）、相位補償型濾波器（2RC）、相位補償濾波器（高斯濾波器） |
||
|
濾波值 |
0.025、0.08、0.25、0.8、2.5、8 、25mm(7級)任意 |
||
|
速度 |
立柱上下移動速度Z軸 |
3mm/s |
|
|
測量速度（X軸） |
0.03、 0.06、0.15、 0.3、0.6、1.5、3、6mm/s(8速) |
||
|
測針 |
測針 |
交換式 |
交換式 |
|
測針 |
交換式 |
交換式 |
|
|
測針半徑 |
2mR |
25mR |
|
|
測針材料 |
金剛石 |
超硬合金 |
|
|
測量進給方向 |
— |
拉 推兩 向 |
|
|
測量姿勢 |
— |
上下兩方向 |
|
|
各要素 |
電源 |
AC 100V±10% 單相50/60Hz |
|
|
耗電量 |
380VA |
||
|
設置尺寸 |
1850（W）*800（D）*750（H）mm |
||
|
質量 |
150kg |
||
