產品特性：影像測量儀VANTAGE-300提供了多功能測量,能夠滿足零部件重要和苛刻的測量要求,既將測量的不確定性降低,又保證了精細的尺寸的測量.
021-33587030021-33587020021-34631757
電話咨詢

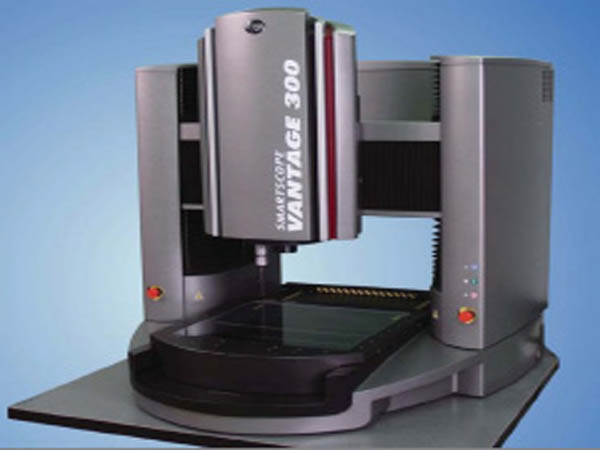

影像測量儀VANTAGE300的介紹
1.臺式大容量空間測量
2.SmartScope® Vantage™300既將測量的不確定性降低，又保證了精細的尺寸的測量系統。一系列的傳感器技術可滿足各種尺寸的測量要求。同時elevating bridge”” 設計技術，具有300x300x250 mm的超大測量容量，外形尺寸卻小到如臺面型機型。SmartScope® Vantage™300提供了多功能測量，能夠滿足零部件重要和苛刻的測量要求。
3.Vantage 300具有TeleStar®10:1光學變焦鏡， 其為全程遠心式、連續變焦的AccuCentric®，放大倍率改變時可進行自動校準。對于SmartScope Vantage的害的光學影像性能，以前只有在固定物鏡系統中才能得以實現，但其還兼具連續變焦的功能。
4.除了恒定的視頻測量性能，Vantage 300還兼具完整的多元傳感功 能，同時還可以配置接觸式探針、TTL激光、激光指e器、微型探針、旋轉臺、甚至還包括了SP25連續接觸式掃描探針。其擁有了MeasureMind® 3D多傳感測量軟件后，就可以方便地對詳細的多元傳感測量要求進行編程，并使之自動運行。然后通過查看并結合測量結果以做出明智的生產與加工決策。
影像測量儀VANTAGE-300技術參數
|
測量范圍（XYZ |
300 x 300 x 250 mm |
|
測量系統的尺寸 |
80 x 85 x 80 cm，150 kg |
|
運輸包裝尺寸 |
150 x 112 x 115 cm |
|
光柵尺分辨率 |
0.1μm |
|
馬達驅動 |
帶有操縱桿控制的DC伺服馬達（X，Y，Z，變焦） |
|
工作臺 |
帶有夾具孔和可拆卸式平臺玻璃，并經過陽極氧化處理，其載重量為25kg |
|
機械設計 |
“elevating bridge”式設計可以在增加XYZ軸方向行程的同時使得機械尺寸更為緊湊 |
|
變焦鏡 |
10:1 AccuCentric® TeleStar® 自動校準、遠心、倍率范圍 0.8x – 8x |
|
視頻系統 |
高分辨率、灰度級768 x 494像素陣列 |
|
照明 |
與數字光圈所匹配的輪廓 、LED同軸TTL表面燈、8區/6環光圈SmartRing™ LED/li> |
|
影像處理 |
50:1次像素分辨率，256灰色級 |
|
多元傳感器選項 |
接觸式探針與轉換架、SP25掃描探針、同軸TTL激光、Feather ProbeTM，Rainbow Probe™ |
|
電力需求 |
100/120/220/240 vac，± 5%，50/60 Hz，1 ，700 W |
|
額定環境 |
溫度為18-22°C ± 2°C/hr, 濕度為30-80%（非凝固），振動<0.0015g且小于15 Hz |
|
操作環境 |
15-30°C |
|
測量軟件 |
OGP MeasureMind® 3D MultiSensor |
|
計算機 |
配置Pentium® 處理器 @ 3.0 GHz，1GB RAM，40 GB 硬盤，1.44 MB軟驅，CD-ROM，并聯，系列，USB 2.0插口，主板 10/100 網絡 |
|
操作系統 |
Microsoft® Windows™ XP |
|
保修期 |
1年 |
適用于額定環境下的熱穩定系統中，變焦鏡位于高倍，并將5kg的負載均布在標準測量面上.。取決于負載的分配，在大額定負載下的測量精度可能會低于標準精度。XY軸校準規：在標準測量面上的QVI 25交叉點的十字柵格規。Z軸校準規：QVI臺階規或標準塊規。
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
