產品特性：影像測量儀VANTAGE-250具有高精度多元傳感測量系統,測量大尺寸零件的良好性能.
021-33587030021-33587020021-34631757
電話咨詢

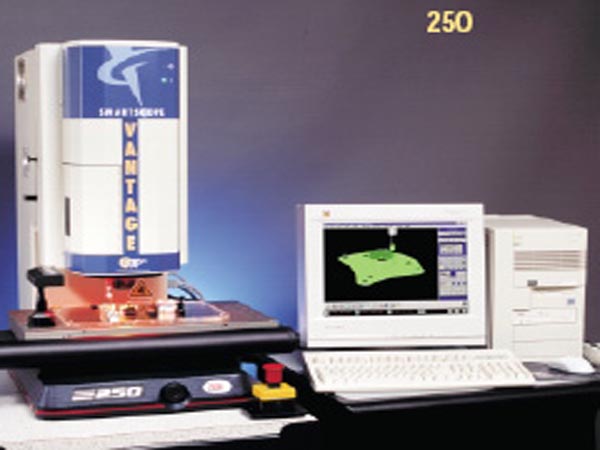

OGP影像測量儀VANTAGE250的介紹
高精度多元傳感測量系統,測量大尺寸零件的良好性能。
臺式測量系統SmartScope® VantageTM就滿足了這些需求。Vantage獨特的測量性能符合用戶高精度的測量標準。
其10：1的變焦鏡賦予了Vantage充分的遠心聚焦性能, 讓只有固定透鏡才具有這種性能成為了過去。
配備了可選的接觸式探頭、DRS激光器或旋轉臺后，Vantage緊湊的三維多元傳感測量平臺隨時準備解決你棘手的應用問題。
Vantage的基本配置
1.不斷變化的10：1變焦鏡，高分辨率的彩色攝像機，精細的平臺，高精度的光柵尺（0.1微米）。
2.所有的測量數據可校至相同的基準，無論是使用影像測量、DRS激光測量或是用接觸式探針測量——即使零部件安放在Micro-ThetaTM旋轉臺上也不例外。MeasureMind® 3D測量軟件0活的三維數據環境具有水平補正、坐標旋轉及原點設定的特征。
3.可編程照明技術實現了自動操作。使照明與放大同步進行的電控虹臺下側燈，光纖環燈，我們的SmartRingTM照明都為SmartScope Vantage的標準配置。
OGP影像測量儀VANTAGE250技術參數
|
測量范圍(XYZ) |
300 x 150 x 200 mm |
|
測量系統尺寸 |
790 x 860 x 990 mm，140kg |
|
計算機尺寸 |
760 x 450 x 560 mm, 23kg |
|
i輸包裝尺寸 |
1500 x 1100 x 1150 mm, 275kg |
|
光柵尺分辨率 |
0.1µm |
|
驅動 |
直流伺服馬達驅動,4軸操縱桿(X,Y,Z，變焦) |
|
工作臺 |
有夾具孔且陽極氧化，拆卸式平板玻璃，25kg承載力 |
|
變焦鏡 |
10:1AccuCentricTM TeleStarTM自動校準遠心變焦鏡, 放大倍率: 0.8x - 8x, 屏幕上放大32x - 320x |
|
視頻系統 |
高分辨率彩色攝像機，768x 494象素陣列 |
|
照明 |
臺下側燈(已校準), 光纖環光,TTL同軸表面光, SmartRing LED |
|
影像處理 |
10:1次象素分辨率, 256灰色級 |
|
多元傳感選件 |
接觸式探針與轉換架, DRS激光, 旋轉臺 |
|
測量軟件 |
OGP 32位 MeasureMind®3D多元傳感軟件 |
|
電腦配置 |
2.4GHz奔騰四處理器，512MB隨機存儲器，40GB硬盤(較小配置)，1.44MB軟盤，光盤，17”SVGA顯示器,三鍵鼠標，并行及串行接口，USB 2.0接口,Mircrosoft WindowsTM2000(英文版) |
|
軟件 |
MeasureFitTM , SmartCAD® ,SmartReport®, QC-CalcTM MeasureFitTM |
|
電壓 |
100/120/220/240 vac+5%,50/60Hz,1ф, 900W |
|
環境 |
18-23℃, 30-80%相對濕度(無冷凝水).溫度改變每小時不超過2℃. 振動<0.002g , 低于15Hz |
|
操作環境 |
15-30℃ |
|
保修期 |
一年保修期，現場服務 |
