產品特性：影像測量儀VANTAGE-450-600適用于大型部件的良好測量性能.
021-33587030021-33587020021-34631757
電話咨詢
影像測量儀VANTAGE-450-600的詳細介紹
適用于大型部件的良好測量性能

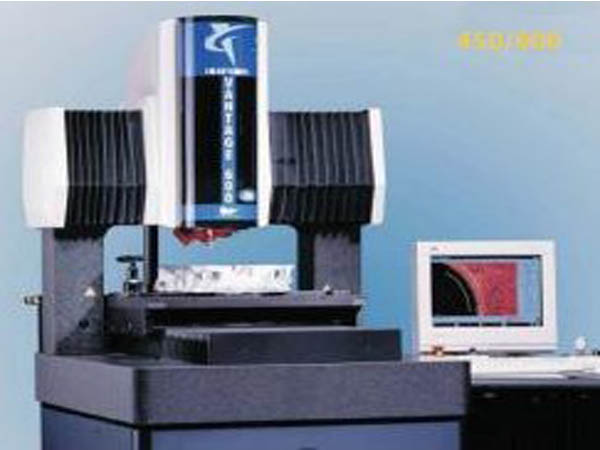

SmartScope® Vantage是一種具有集成多元傳感能力的高精度視頻測量系統。其具有創新TeleStar®光學系統、并采用經過現場驗證的邊緣檢測算法，從而使得Vantage在要求--準確公差的視頻測量方面表現很好。
Vantage TeleStar變焦光學系統可以限制衍射、矯正顏色，是完全的遠心裝置，成像效果優異，并能顯著提高視頻測量水平。
影像測量儀VANTAGE-450-600的特性
1.連續可變的10:1變焦鏡以及高分辨率彩色CCD、穩定的“elevating bridge”式設計和適用于高精度測量的0.1微米光柵尺（可選擇0.04微米）。
2.通用的OGP® MeasureMind 3D多元傳感測量軟件，具有靈活的3D基準環境以及水平調整、旋轉與原點定義功能。
3平臺下部輪廓燈以及可以同步照明與放大的電子控制irises、同軸TTL表面燈與白色LED SmartRing™燈都是SmartScope Vantage上的標準配置。
影像測量儀VANTAGE-450-600技術參數
|
型號 |
Vantage-450 |
Vantage-600 |
|
測量范圍（XYZ） |
450 x 450 x 200 mm |
450 x 610 x 200 mm |
|
測量系統的尺寸 |
165 x 100 x 190 cm，1300 kg |
|
|
運輸包裝尺寸 |
195 x 120 x 210 cm，1500 kg |
|
|
光柵尺分辨率 |
0.1 μm |
|
|
馬達驅動 |
帶有操縱桿控制的DC伺服馬達（X，Y，Z，變焦） |
|
|
大XYZ平臺速度 |
300 mm/秒 |
|
|
大XYZ平臺加d度 |
750 mm/秒2 |
|
|
工作臺 |
d有夾具孔和可拆卸式平臺玻璃，并經過陽極氧化處理，其載重量為75kg |
|
|
變焦鏡 |
10:1 AccuCentric® TeleStar®自動校準、遠心、放大范圍0.8x－8x（32x – 320x屏幕上） |
|
|
視頻系統 |
高分辨率彩色CCD，768 x 494像素陣列 |
|
|
照明 |
鏡臺輪廓燈（平行）、同軸TTL表面燈、SmartRing白色LED照明器 |
|
|
影像處理 |
256級灰色級處理能力與50:1次像素分辨率 |
|
|
電力需求 |
100/120/220/240 vac，± 5%，50/60 Hz，1 ，800 W |
|
|
額定環境 |
溫度為18-22°C ± 2°C/小時，濕度為30-80%（非凝固），振動<0.0015g且小于15 Hz |
|
|
操作環境 |
15-30° C |
|
|
測量軟件 |
OGP MeasureMind® 3D多元傳感 |
|
|
計算機低配置 |
奔騰IV處理器® 3.0 GHz，1GB內存，80GB硬盤，1.44MB軟驅，CD-ROM光驅，并行及串行，USB 2.0端口，主板集成10/100網絡接口 |
|
|
操作系統 |
Microsoft® Windows™ XP |
|
|
保修期 |
1年 |
|
|
屏幕上放大取決于顯示器的大小。所示圖像為標準的15英寸LCD顯示器。 |
||
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
