產品特性：CNC影像測量儀中的Smartscope具有強大的性能,要想以較低的成本進行全自動的光學檢測.
021-33587030021-33587020021-34631757
電話咨詢

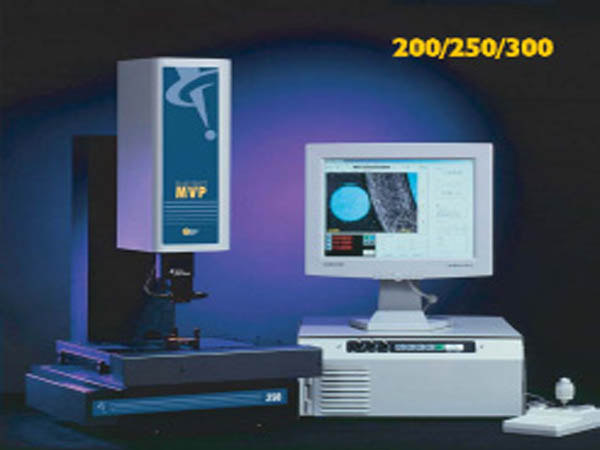

影像測量儀MVP-200-250-300的介紹
1.Measure-X™幾何測量軟件: 由QVI控制系統驅動, 功能強大且易于操作的圖表界面, 具備了常規幾何測量的全部功能。
2精細的光學變焦鏡: 準確的6.5:1的自動變焦鏡頭, 85mm的工作距 離, 在變焦范圍內影像保持聚焦清晰。低成本可選的附加光學鏡頭以增加機器的性能。高分辨率的數字式彩色CCD提供了高對比度, 不失真的影像。
3.一體式構造: 載重的大理石基座和支柱,三軸操縱桿控制由直流伺服 馬達驅動的精密的機械軸承XYZ, 0.5μm光柵尺分辨率, 組成了穩定的桌上型平臺。
4.靈活易用的照明系統: OGP照明技術使用戶能夠檢測復雜的零部件 , , 同軸正光和可編程的8區6環Vectorlight環形燈。
影像測量儀MVP-200-250-300技術參數
|
型號 |
MVP-200 |
MVP-250 |
MVP-300 |
|
測量范圍（XYZ） |
200×150×150 mm |
300×150×150 mm |
300×300×150 mm |
|
測量系統尺寸 |
550×560×800 mm， 110kg |
||
|
QVI控制器尺寸 |
520×450×190 mm， 14kg |
||
|
XYZ軸光柵尺分辨率 |
0.5μm |
||
|
馬達驅動 |
4軸操縱桿（XYZ變焦），變焦馬達 |
||
|
工作臺 |
陽極氧化，平臺玻璃，24公斤載重量 |
||
|
變焦鏡 |
6.5：1，自動的，工作距離85mm |
||
|
配件 |
0.5×,0.75×,1.5×,和2.0×附加鏡屏幕上放大倍數25×-135×* |
||
|
視頻系統 |
高分辨率彩色CCD，768×494像數陣列 |
||
|
照明 |
全光纖，包括輪廓背景燈，光纖環燈和同軸表面燈全LED包括輪廓背景燈，同軸表面燈；LED SmartRing燈（8區/6環，白色LED） |
||
|
電力需求 |
110/220vac（手動轉換開關），±5%、50/60 Hz，1250W |
||
|
額定環境 |
18-22℃，30-80%濕度（無冷凝水），振動<0.002g低于15 Hz |
||
|
操作環境 |
5-40℃ |
||
|
測量軟件 |
Measure-XTM |
||
|
計算機 |
內置式配置：CPU P4•3.0 GHz，1GB 內存，80 GB 硬盤，1.44 MB 軟驅，CD-ROM光驅單行并口，USB 2.0插口，主板集成10/100網絡接口 |
||
|
操作系統 |
Mircrosoft WindowsXP |
||
|
保修期 |
1年 |
||
1.屏幕上的放大倍數取決于顯示器的尺寸，顯示的數據基于17"顯示器
2.L=測量長度以毫米為單位。在適用于額定環境下的熱穩定系統，在標準測量平面均衡分布的10公斤載重量，取決于裝載的分布，在較大裝載重量時精度 會較差。工作臺上方25mm處的平面為標準測量面。
3.焦鏡位于較高倍
