產品特性：OGP影像測量儀ZIP-400可實現視頻測量效果.利用可選的接觸式觸發器以及掃描探針、激光掃描探針、微型探針與旋轉分度器則可實現多元傳感功能.
021-33587030021-33587020021-34631757
電話咨詢

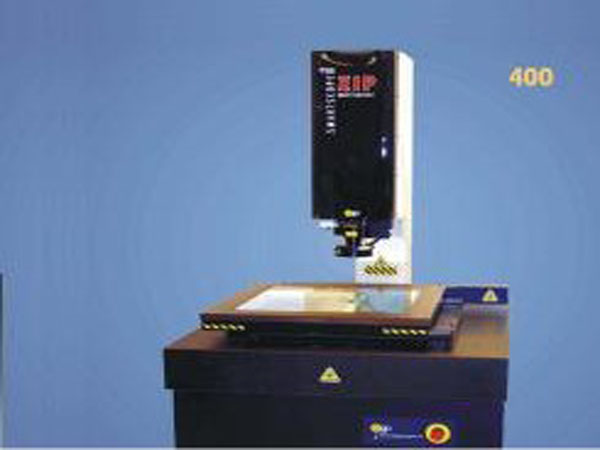

OGP影像測量儀ZIP-400的介紹
1.AccuCentric® 5:1自動校準、馬達驅動變焦物鏡，可以為大部分部件測量提供高品質圖像。
2.DC伺服馬達驅動具有高速性能，而鑄鐵支承結構可以確保測量的穩定性及隔離性。
3.快速FOV處理、自動對焦與MeasureMind® 3D多元傳感測量軟件具有完整的3D幾何功能與多元傳感支持，從而簡化測量。
4.可選的軟件可以擴充空間測量能力，包括輪廓線擬合、自定義報告生成與SPC分析。
5.SmartRing™ LED照明器，SmartScope ZIP400可實現視頻測量效果。利用可選的接觸式觸發器以及掃描探針、激光掃描探針、微型探針與旋轉分度器則可實現多元傳感功能。
OGP影像測量儀ZIP-400的技術參數
|
測量范圍（XYZ） |
450 x 450 x 200 mm |
|
測量系統尺寸 |
138 x 102 x 168 cm，1039kg |
|
包裝尺寸 |
232 x 155 x 186 cm，1376 kg |
|
XYZ光柵尺分辨率 |
0.5um |
|
互動平臺控制 |
4軸操縱桿（X，Y，Z，變焦） |
|
<作臺 |
帶有夾具孔和平臺玻璃，并經過陽極氧化處理，其載重量為30kg |
|
變焦鏡 |
5:1 AccuCentric®自動校準、馬達驅動 |
|
物鏡配件 |
2.0x |
|
照明 |
鏡臺下部LED背光（被校準的）、同軸LED表面燈;SmartRing™白色LED照明器 |
|
視頻系統 |
1/2”高分辨率彩色CCD，768 x 494像素陣列 |
|
影像處理 |
256級灰色級處理能力與10:1次像素分辨率 |
|
電力需求 |
100/110/220/240 vac，± 5%，50/60 Hz，1 ，700 W |
|
額定環境 |
溫度為18-22°C ± 2°C/小時，濕度為30-80%（非凝固），振動<0.002g且小于15 Hz |
|
操作環境 |
15-30°C |
|
計算機配置 |
奔騰IV處理器@ 3.0GHz，1.0GB內存，80GB硬盤，1.44MB軟驅，CD-ROM光驅，并行及串行，USB 2.0端口，主板集成10/100網絡接口 |
|
操作系統 |
Microsoft® Windows™ XP專業版 |
|
測量軟件 |
OGP MeasureMind® 3D多元傳感 |
|
保修期 |
1年 |
其中L=以毫米為單位的測量長度，適用于額定環境下的熱穩定系統中，采用2.0x附加鏡，并將5kg的負載均布在標準測量面上。 取決于負載的分布情況，在額定負載下的測量精度可能會低于標準精度。標準測量面被定義為工作臺上方25毫米處的平面。
