產品特性：OGP影像測量儀FLASH-200具有視頻測量系統,我們還可以選用激光和/或接觸式探針與之配置成一個低成本、多元傳感系統,以成為兼具生產性、多用途、三維空間的測量系統.
021-33587030021-33587020021-34631757
電話咨詢
OGP影像測量儀FLASH-200具有視頻測量系統,我們還可以選用激光和/或接觸式探針與之配置成一個低成本、多元傳感系統，以成為兼具生產性、多用途、三維空間的測量系統。
1."elevating bridge"式設計為測量容量相當簡潔的系統。包括計算機在內的整個系統的體積小于0.3立方米。
2.內置精度。機械保證的軸向直線度和垂直度，而CCD聚焦的調整與物鏡 的齊焦化是在生產廠內進行預調節的。
3.精細光學。Flash 200具高質量的12:1變焦鏡，并在其整個變焦范圍 內均具有良好的光學性能。

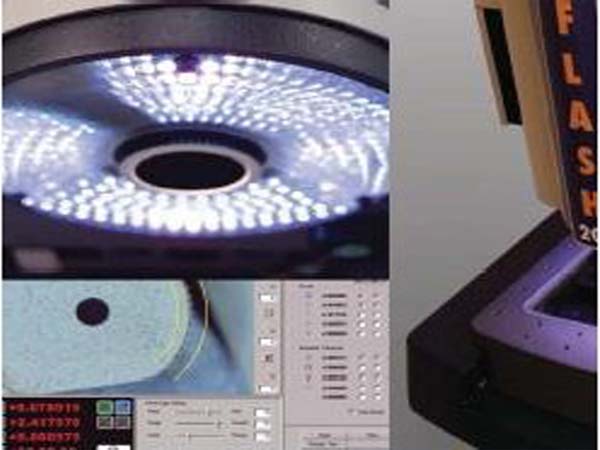

4.多功能照明。輪廓照明，當光學系統沿著X軸方向 移動時，玻璃臺下方的固定陣列白色LED光將根據需要進行照明。此外，在Flash的標準配備中，還包括一個TTL同軸LED表面燈。
5.測量軟件。 Flash 標準配備容易操作的 Measure-X測量軟件。同時，還可選用MeasureMind3D多元傳感 測量軟件來實現完整的3D功能。
緊湊型測量儀FLASH-200技術參數
|
測量范圍（XYZ） |
200 x 200 x 150 mm |
|
測量系統的尺寸 |
76 x 60 x 68 cm，100 kg |
|
運輸包裝尺寸 |
94 x 87 x 90 cm，149 kg |
|
XYZ軸光柵尺分辨率 |
0.5 μm |
|
馬達驅動 |
帶有操縱桿控制的DC伺服馬達（X，Y，Z，變焦） |
|
工作臺 |
帶有夾具孔和可拆卸式平臺玻璃，并經過陽極氧化<理，其載重量為16kg。 |
|
變焦鏡 |
12:1 AccuCentric™ 自動校準變焦鏡（32x – 280x 屏幕上） |
|
視頻系統 |
1/2"高分辨率彩色CCD， 768 x 494像素陣列 |
|
|
數字光圈所匹配的輪廓燈、LED同軸TTL表面燈，8區/多環的SmartRing™ LED燈（白光，可根據需要采用其它顏色） |
|
影像處理 |
10:1次像素分辨率，256灰色級 多元傳感器 |
|
電力需求 |
115 - 230 vac，± 5%，50/60 Hz，1 ，500 W |
|
額定環境 |
溫度為18-22° C ± 2° C/hr，濕度為30-80%（非凝固），振動<0.002g 且小于15 Hz |
|
操作環境 |
15-30° C |
|
測量軟件 |
Measure-X™ |
|
計算機 |
內置式配置：CPU P4•3.0 GHz，1GB 內存，80 GB 硬盤，1.44 MB 軟驅，CD-ROM光驅，單行并口，USB 2.0插口，主板集成10/100網絡接口 |
|
操作系統 |
Microsoft® Windows™ XP |
|
保修期 |
1年 |
1.屏幕上的放大倍率取決于顯示器的尺寸。所顯示的圖形適用于15" LED顯示器。
2.其中L=以毫米為單位的測量長度，適用于額定環境下的熱穩定系統中，變焦鏡位于高倍，并將5kg的負載均布在標準測量面上。取決于負載的分配，在額定負載下的測量精度可能會低于標準精度。XY軸校準規：在標準測量面上的QVI 25交叉點的十字柵格規。Z軸校準規：QVI臺階規或標準塊規。
