產品特性：OGP的多元傳感測量系統CNC 600是大量程緊湊型,視頻和多元傳感器測量系統.
021-33587030021-33587020021-34631757
電話咨詢

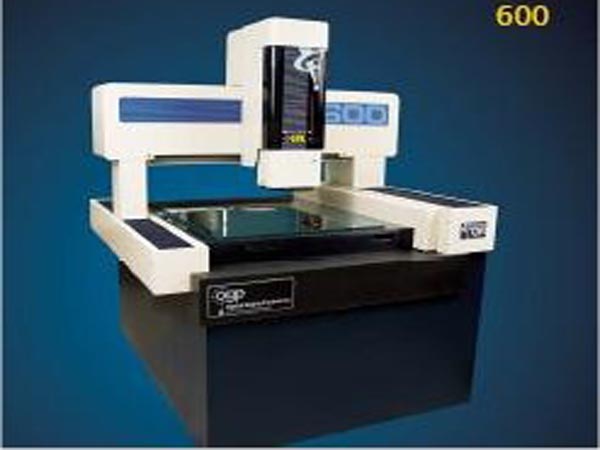

OGP的SmartScope CNC 600是一款擁有較大XY軸測量范圍的緊湊型多用途測量系統。大測量范圍適合測量電路板和其他大型零部件，如：平板顯示器（FPDs），及蔭罩或利用夾具固定排列的小型零部件/組件，而其龍門式設計也加強了緊湊量程。
大行程多元傳感器測量系統CNC-600的介紹
1.工作臺 SmartScope CNC 600的一大特色在于其起固定作用的堅固花崗巖基礎上的移動橋。直流伺服傳動馬達提供高速度測量，XY軸可以達到400mm/s（或者更快）。XYZ軸傳感器在快速敏捷且準確移動時，工作臺部分保持穩固狀態。
2.光學器件 CNC系統具有較大范圍的放大倍率、準確的變焦光學 器件。12:1AccuCentric?變焦鏡可在倍率變化后自動校準，確保整個變焦范圍的持續準確性。
3.照明 白色LED背景燈、同軸TTL表面光以及OGP可程式化SmartRing照明技術可以輕松解決大部分照明問題。
4.測量軟件 Measure-X測量軟件可提供廣泛的功能和合理的控 制。可選的MeasureMind 3D多元傳感器軟件具有多元傳感器 和旋轉集成功能，通過MeasureMind3D多元傳感測量軟件可實現完整的3D功能。SmartScope CNC 600還可輕松實現全自動操作編程。
5.多元傳感器功能 除了優異的視頻測量性能，CNC 600還配置有可選用的接觸式探針，可提供多傳感器測量功能。
大行程多元傳感器測量系統CNC-600技術參數
|
測量范圍（XYZ） |
610×610×200 mm |
|
測量系統的尺寸 |
140×123×155 cm, 989 kg |
|
運輸包裝尺寸 |
244×160×201 cm, 1401 kg |
|
XYZ軸光柵尺分辨率 |
0.5 μm |
|
馬達驅動 |
帶有皮帶和絞盤驅動的直流電伺服馬達（XY） |
|
XY軸速度 |
額 400 mm/秒，如有需要，可調高 |
|
交互式控制 |
操縱桿，4 軸（X，Y，Z，變焦） |
|
工作臺 |
帶有夾具孔和可拆卸式平臺玻璃，其載重量為100kg |
|
變焦鏡 |
12:1 AccuCentricTM自動校準變焦鏡，高達25個自動校準位置 |
|
視頻系統 |
1/2"高分辨率彩色CCD，768×494像素陣列 |
|
照明 |
白色LED輪廓燈，同軸TTL表面燈，8區/8環SmartRing |
|
影像處理 |
10:1次像素分辨率, 256灰色級 |
|
電力需求 |
110/220vac（手動開關），±5%，50/60Hz，1 ，700W |
|
額定環境 |
18-22°C±2°C/hr, 濕度為30-80%（非凝固），振動<0.002g 低于15Hz |
|
操作環境 |
5-40°C |
|
計算機 |
配置為3.0GHz Pentium® IV處理器、1.0GB RAM、80GB硬盤、1.44MB軟驅、CD-ROM光驅、并行、串行 和USB 2.0端口、主板自帶10/100網卡 |
|
操作系統 |
Microsoft® Windows™XP 版 |
|
測量軟件 |
Measure-X® |
|
保修期 |
1年 |
其中L=以毫米為單位的測量長度，適用于額定環境下的熱穩定系統中，并將5kg的負載均布在標準測量平面上，工作臺上方25mm處的平面為標準測量面。取決于負載的分配，在額定負載下的測量精度可能會低于標準精度。XY軸校準規：在標準測量面上的QVI 25交叉點的十字柵格規。Z軸校準規：QVI臺階規或標準塊規。
