產品特性：海克斯康水平臂三坐標測量機DEA TORO秉承Hexagon計量產業集團多年精細計量設計與應用經驗,為整個制造業提供在線自動檢測的質量控制工具.
021-33587030021-33587020021-34631757
電話咨詢

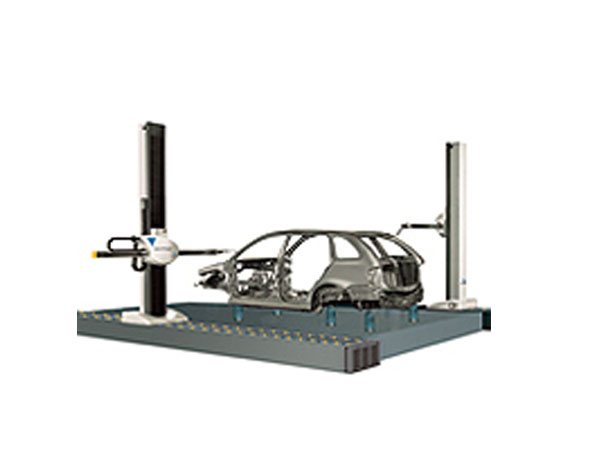

水平臂三坐標測量機DEA TORO能夠用于研發和工程部門，完成復雜形狀工件的設計和開發，還可在車間環境中為過程控制提供柔性測量手段。
根據客戶的不同的測量應用，TORO系列測量機分為Toro Status和Toro Image兩種型號，從而為用戶提供便利適用的解決方案。
產品特性
TORO 系列測量機既能夠用于研發和工程部門，完成復雜形狀工件的設和開發，還可在車間環境中為過程控制提供柔性測量手段。
水平臂式測量機所的開敞式結構，為工件的上下料和裝夾提供足夠的便利。這樣的設計，對于樣件檢測、車身測量和鑄件測量等需要水平方向、完成內部特征的測量場合，非常有用。
TORO 和PC-DMIS 演繹精彩組合
TORO 系列測量機采用PC-DMIS。PC-DMIS包括了獨特的鈑金件測量程序與方法，實現了對鈑金件的自動檢測，并可以直觀的圖形化說明進行結果的展示。
通過專有的鈑金件測量程序，只需操作者輸入數據，從而簡化并加速了工件的編程工作。
自動查找孔功能
按照汽車行業規定選擇測量基準
通過特殊的迭代法計算車身坐標系
自動檢查坐標系迭代誤差
圖形化報告，讓結果更有意義
PC-DMIS可靈活方便的進行數據報告的定制、分析和輸出。通過拖動鼠標，生成包括文本、圖表、文件、圖標以及圖格式的交互式用戶自定制報告.
水平臂三坐標辛炕?/font>DEA TORO的技術參數
Toro Image高精度=高承載
探測系統
標準：TESASTAR-p
選項：接觸式掃脅饌貳⒎墻喲ゼす饃璨狳/font>
|
型號
|
行程范圍
|
外型尺寸
|
|
40.16.21
|
4000×1600×2100
|
5160×3854×3377
|
|
60.16.21
|
6000×1600×2100
|
7160×3854×3377
|
|
70.16.21
|
7000×1600×2100
|
8160×3854×3377
|
|
40.16.25
|
4000×1600×2500
|
5160×3854×3777
|
|
60.16.25
|
6000×1600×2500
|
7160×3854×3777
|
|
70.16.25
|
7000×1600×2500
|
8160×3854×3777
|
|
40.16.30
|
4000×1600×3000
|
5160×3854×4277
|
|
60.16.30
|
6000×1600×3000
|
7160×3854×4277
|
|
70.16.30
|
7000×1600×3000
|
8160×3854×4277
|
應用
完成各類鈑金件的尺寸測量、分析與控制，包括白車身、四門l蓋、側圍以及各種鈑金面板等
完成各種鑄件以及大尺寸結構件的尺寸檢測
為模具制造提供計量檢測
操作環境
溫度范圍：16-24℃，1.5℃/h-3℃/24h
溫度梯度：0.5℃/m
探測系統
標準：TESASTAR-p
選項：提供各種接觸式掃描和非接觸激光探測技術
|
型號
|
行程范圍
|
外型尺寸
|
|
40.16.21
|
4000×1600×2100
|
4740×3856×3369
|
|
60.16.21
|
6000×1600×2100
|
6740×3856×3369
|
|
70.16.21
|
7000×1600×2100
|
7740×3856×3369
|
|
40.16.25
|
4000×1600×2500
|
4740×3856×3769
|
|
60.16.25
|
6000×1600×2500
|
6740×3856×3769
|
|
70.16.25
|
7000×1600×2500
|
7740×3856×3769
|
水平臂三坐標測量機DEA TORO技術特點
TORO的技術"點：
1.采用計機輔助設計和有限元分析(FEA)技術，實現了機器結構的優化，使得TORO 具有輕質且堅固的機身、實用且功能強大，從而顯著縮短安裝和維護時間。
2.每個軸均采用高承載的電機和強健的齒輪齒條傳動系統，確保傳動平穩，以及無滑動的重復定位。
3.水平臂測量所=的開敞式結構，為工件的上下料和裝夾提供了足夠的便利。
4.每個軸均采用高精度循環球式雙直線導軌，能夠在工業環境應用中確保機器的穩定性和功能的可靠性。
5.每個軸的滑動系統采用三點定位，優化了安裝時間和效率，并且避免三個軸之間 機械誤差。
6.幾何誤差圖形和線性溫度補償系統，保證了車間環境中的測量精度。
7.放置在Z 軸內部的滑架平衡系統采用了創新性的無隙裝置。
8.Z 軸導軌采用風琴罩保護，避免了外界環境的污染。
9.采用可移動踏板保護X 向?qū)к壍鬃?卻了傳統設計下的步行蓋板和主軸上表面風琴罩防護。
10.可支持各種觸發、模擬掃描和非接觸光學測頭，為各種計量應用提供了優化的精度、效率和方法。
11.模塊化設計技術，方便進行配置，從而將測量機的靈活性和可編程特性與測量工具的速度和簡易操作功能相結 。
