產品特性：高性能的?？怂箍礚eitz PMM-C三坐標測量機把高精度、有機地結合在一起.
021-33587030021-33587020021-34631757
電話咨詢
三坐標測量機Leitz PMM-C除了執行標準測量任務，如：發動機箱體，以及傳動齒輪箱檢測，由于擁有高的測量精度而能夠處理具有復雜形狀工件的檢測。

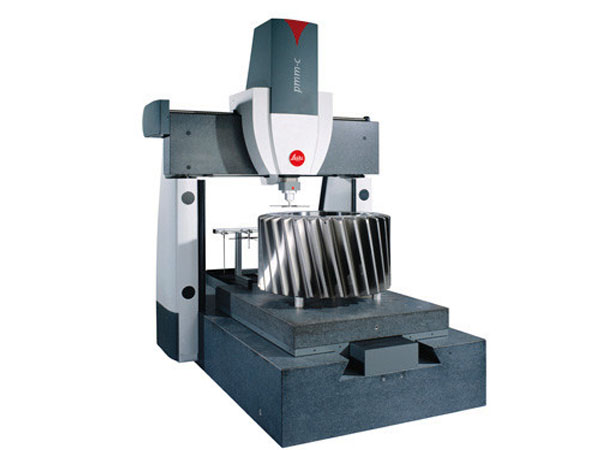

Leitz PMM-C 高精度測量機系列采用封閉框架設計固定龍門設計機，花崗巖材料的工作臺可移動，底座是整體燕尾式導軌設計。工作臺和導軌之間是預載荷空氣軸承，陶瓷Z軸配導向系統。這種結構形式可以地保證機器的整體剛性以及方便地裝卸工件。
嚴格意義的齒輪測量
Leitz PMM-C 測量機是專業的齒輪檢查，檢測齒輪直徑大為1500 mm。基于很高的精度，Leitz PMM-C 不僅能夠完成任何類型的齒輪檢測，配備適當?shù)腝UINDOS 軟件，能夠?yàn)辇X輪加工刀具提供解決方案，包括滾刀、拉刀、成型刀具和剃齒刀。
執行具有嚴格公差要求的形狀檢測任務，例如球狀蝸桿和雙包絡蝸輪的檢冢 需要像Leitz PMM-C 這樣高精度測量機。超長工件可以在水平位置進行測量。
三坐標測量機Leitz PMM-C技術參數
PMM-C 各種機型的性能參數
|
機型（x.y.z）
（100mm）
|
E
(µm)
|
P
(µm)
|
THP
(µm)
|
MF
|
MS
|
ML
|
|
PMM-C Ultra
|
0.4 + L / 1000
|
0.5
|
1.4 / 68s
|
2.8
|
0.4
|
1.7
|
|
PMM-C 12.10.7
|
0.4+ L / 1000
|
0.5
|
1.4 / 68s
|
2.8
|
0.4
|
1.7
|
|
PMM-C 8.10.6
|
0.6 + L / 800
|
0.6
|
1.5 / 49s
|
2.8
|
0.4
|
1.7
|
|
PMM-C 12.10.6
|
0.6 + L / 800
|
0.6
|
1.5 / 49s
|
2.8
|
0.4
|
1.7
|
|
PMM-C 12.10.7
|
0.6 + L / 800
|
0.6
|
1.5 / 49s
|
2.8
|
0.4
|
1.7
|
|
PMM-C 16.12.7
|
0.9 + L / 600
|
0.9
|
1.8 / 49s
|
3.0
|
0.5
|
1.9
|
|
PMM-C 24.12.7
|
0.9 + L / 500
|
0.9
|
1.8 / 49s
|
3.0
|
0.5
|
1.9
|
|
PMM-C 24.16.7
|
1.3 + L / 600
|
1.0
|
1.8 / 49s
|
3.1
|
0.5
|
2.0
|
|
PMM-C 16.12.10 P
|
1.3 + L / 500
|
1.0
|
1.8 / 49s
|
3.1
|
0.5
|
2.0
|
|
PMM-C 16.12.10 P
|
1.6 + L / 400
|
1.0
|
1.8 / 49s
|
3.1
|
0.5
|
2.0
|
|
PMM-C 16.12.10
|
1.6 + L / 600
|
1.3
|
2.1 / 49s
|
3.3
|
0.6
|
2.2
|
|
PMM-C 24.12.10
|
1.6 + L / 600
|
1.3
|
2.1 / 49s
|
3.3
|
0.6
|
2.2
|
|
PMM-C 24.16.10
|
1.6 + L / 600
|
1.3
|
2.1 / 49s
|
3.3
|
0.6
|
2.2
|
環境要求
標準環境溫度：19 - 21ºC / 18-22 ºC （預知更多相關信息請索取樣本）
相對濕度：30%-80%，無冷凝
三坐標測量機Leitz PMM-C技術特點
1.PMM-C 具有緊湊、牢固的封閉框架結構，封閉框架主要由固定橋架和移動工作臺組成。
2.主要部件采用花崗石和鑄鐵材料，保證系統具備長期穩定性和使用精度，同時保證測量系統對溫度變化不敏感。
3.穩固的整體花崗石底座，固定式鑄鐵立柱和花崗石橫梁確保結構牢固和整個測量空間精度的一致性。
4.每個軸在機械上相互獨立，因此單個軸的運動不會影響其他坐標軸的運動精度，這有別于活動橋式三坐標測然?、黚r /> 5.由于采用固定框架、活動工作臺的設計，即使系統在快速加/減速的情況下，測量精度也不會受振動的影響。
6.整合溫度傳感器，自動補償由于光柵尺和工件的溫度變化引起的誤差，允許測量在比較寬松的條件下進行。
7.空氣軸承完全消除摩擦力和磨損扔跋歟曰頁揪弒覆幻舾行?、黚r /> 8.光柵的布置盡量接近被測工件，以遵循阿貝誤差原則。
9.伺服驅動和滾珠絲杠傳動確保高加速度的同時，保證定位精度。
