產品特性：用于金屬材料的拉伸、壓縮、彎曲試驗。
021-33587030021-33587020021-34631757
電話咨詢

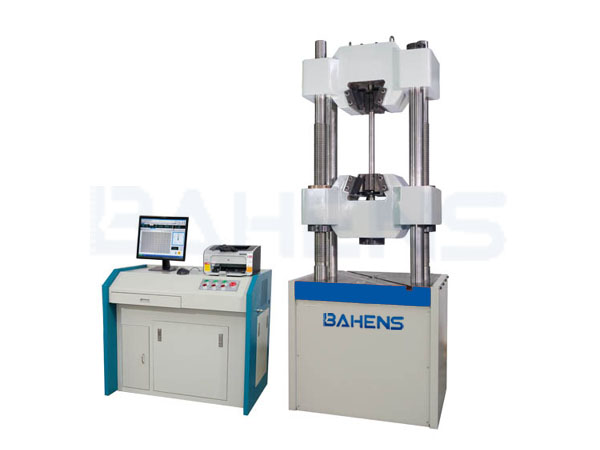

電液伺服萬能試驗機UTHS-D系列主機為傳統的經典機型，結構設計合理，并經長久的實踐檢驗和持續改進完善，配置標準化、故障率低、可靠耐用。適合于各工礦企業、檢測機構、大專院校等用于金屬材料和非金屬材料的力學性能檢測與分析。
電液伺服萬能試驗機UTHS-D的儀器特點
1.高剛度主機，經有限元分析，結構合理，可靠耐用；
2.消隙機構完全消除絲杠間隙對試驗結果的影響；
3.導向結構，保證試樣在拉伸過程中受力軸線始終與試樣中心重合；
4.電機驅動鏈輪鏈條帶動絲杠旋轉，調整試驗空間；
5.油缸下置，雙試驗空間，試驗位置低，更換輔具和裝卸試樣方便；
6.伺服油缸采用間隙密封，獨特的靜壓支撐油膜無摩擦導向技術；
7.微機桌式伺服油源、電器控制柜，實用美觀，可靠性高。伺服油源配置高性能高壓齒輪泵和伺服比例閥，控制準確；
8.獨立低噪音夾緊油源，確保試樣夾持穩固，拉斷不掉落；
9.專用插卡式全數字閉環控制系統，響應速度快，可靠性高，抗干擾能力強；
10.軟件可實現試驗力、位移、變形的三閉環高精度控制，控制方式間能任意組合、平滑切換，完全拋鉍B/T 228-2002《金屬材料室溫拉伸試驗方法》的要求；
11.控制系統具有網絡接口，可方便實驗室聯網操作及試驗結果的網絡傳輸。
電液伺服萬能試驗機UTHS-D的技術參數
|
規格型號 |
UTHS-300D |
UTHS-600D |
UTHS-1000D |
UTHS-2000D |
|
|
至大試驗力(kN) |
300 |
600 |
1000 |
2000 |
|
|
力值測量范圍 |
2%～100%Fs |
||||
|
試驗力準確度 |
±1% |
||||
|
變形測量裝置 |
引伸計 |
||||
|
變形測量準確度 |
±0.5% |
||||
|
位移測量 |
光電編碼器，分辨力0.01 |
||||
|
活塞行程 |
200 |
200 |
250 |
250 |
|
|
試驗空間 (mm) |
拉伸 |
550 |
650 |
620 |
1000 |
|
壓縮 |
450 |
550 |
520 |
900 |
|
|
試驗空間調整機構 |
電機、鏈輪鏈條傳動 |
||||
|
柱間距離 |
460 |
520 |
510 |
700 |
|
|
安全保護裝置 |
軟件保護和機械限位保護 |
||||
|
超載保護 |
2%～5% |
||||
|
控制功能 |
專用軟件，應力、應變、速率三閉環控制 |
||||
|
控制系統配置 |
進口高精度伺服閥，專用試驗軟件 |
||||
|
扁試樣至大夾持寬度 |
75 |
80 |
125 |
140 |
|
|
扁試樣夾持厚度 |
0～15 |
0～30 標配0～15 |
0～40 標配0～20 |
0～70 |
|
|
圓試樣夾持直徑 |
Φ10～32 |
Φ13～40 |
Φ13～60 |
Φ15～70 |
|
|
上下壓盤尺寸 |
Φ120 |
Φ160 |
204*204 |
Φ220 |
|
|
彎曲支輥至大間距 |
400 |
500 |
500 |
300 |
|
|
彎曲支輥寬度 |
140 |
140 |
140 |
160 |
|
|
容許彎曲曲度 |
100 |
100 |
130 |
190 |
|
|
電源 |
380V 50Hz 三相四線 |
||||
|
油泵電機功率(kW) |
2.2 |
2.2 |
2.2 |
9.0 |
|
|
橫梁移動電機功率(kW) |
0.55 |
0.55 |
0.75 |
1.1 |
|
|
主機外形尺寸 （包括活塞行程）(mm) |
740*580*1890 |
830*620*2060 |
890*700*2300 |
1300*1100*3565 |
|
|
控制柜外形尺寸 |
1010*650*870 |
||||
|
整機質量 |
2200 |
2500 |
3200 |
10000 |
|
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶最中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
為用戶提供詳盡的儀器用途、重要參數的說明，還為客戶提供不同品牌產品間的性能比較，給用戶中肯的購買建議。
安裝驗收合格后整機保修壹年。在質保期內，我們負責為用戶的設備提供免費維護、保養和免費更換損壞的零部件；
