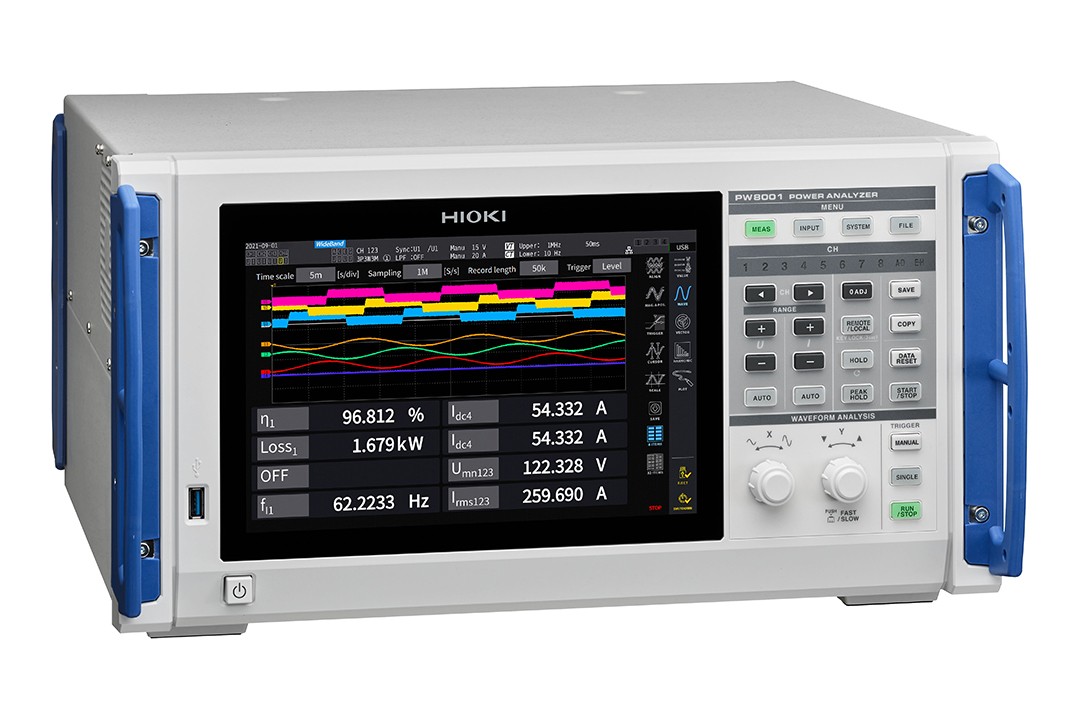

產品特性：提高功率轉換效率的好幫手正確評估使用GaN/SiC的逆變器、電機的功率轉換效率.
021-33587030021-33587020021-34631757
電話咨詢
•準確評估功率轉換效率的測量精度基本精度,±0.03％，DC精度±0.05％，50 kHz精度±0.2％*1
•準確捕捉高速開關產生的功率變化,采樣率18bit，抗干擾性（CMRR）110dB/100kHz*1
•采用2種輸入單元構建適合的測量系統
•1臺可同時測量8通道功率
•自動補償電流傳感器的相位特性
•同時分析4臺電機（需選件）
•將測量數據整合到CAN網絡（需選件）
•評估高壓的直流線路
| 測量線路 | 單相2線, 單相3線, 三相3線, 三相4線 |
| 輸入單元數 | 至大8個單元（單元可混搭） |
| 輸入單元種類 | U7001 2.5 MS/s 輸入單元 U7005 15 MS/s 輸入單元 |
| 測量頻率帶寬 | U7001: DC, 0.1 Hz ?1 MHz U7005: DC, 0.1 Hz ?5 MHz |
| 采樣性能 | U7001: 2.5 MHz, 16bit U7005: 15 MHz, 18bit |
| 數據更新率 | 1ms,10 ms, 50 ms, 200 ms |
| 功率精度（U7001） | 50 Hz/60 Hz: 0.02% of reading + 0.05% of range DC: 0.02% of reading + 0.05% of range 50 kHz : 0.4% of reading + 0.1% of range |
| 功率精度（U7005） | 50 Hz/60 Hz : 0.01% of reading + 0.02% of range DC : 0.02% + 0.03% of reading of range 50 kHz: 0.15% of reading + 0.05% of range |
| 測量量程 | 電壓: 6 V/ 15 V/ 30 V/ 60 V/ 150 V/ 300 V/ 600 V/ 1500 V 電流: (Probe1) 100 mA?2 kA, (Probe2) 100 mA?50 kA (量程配置根據所使用的電流傳感器變化而變化，Probe2僅指U7001) |
| 測量項目 | 電壓（U）, 電流（I）, 有功功率（P）, 視在功率（S）,無功功率（Q）, 功率因數（λ）, 相位角（φ）, 電壓頻率（fU）,電流頻率（fI）, 功率（η）, 損耗（Loss）, 電壓紋波率 （Urf）, 電流紋波率（Irf）, 電流累積（Ih）,功率積算（WP）,電壓峰值（Upk）, 電流峰值（Ipk） 諧波測量：至大分析次數500次 波形記錄：記錄容量5MWord×（（電壓/電流）×至多8通道+電機波形） 電機分析（選件）：電壓、扭矩、轉速、頻率、轉差率、電機功率 FFT分析*、閃變測量* *計劃Ver 2.00對應 |
| 功能 | 運算功能（效率/損耗、用戶自定義*、Δ轉換、電流傳感器自動相位補償） *計劃Ver 2.00對應 |
| 接口 | U盤, LAN, GP-IB, RS-232C, 外部控制, 光纖接口*, BNC同步*, CAN/CAN FD* *計劃Ver 2.00對應 |
| 電源 | AC 100 V?240 V, 50 Hz/60 Hz, 230 VA |
| 體積及重量 | 約430 W × 221 H × 361 D mm, 約14kg |
| 附件 | 電源線×1, 使用上的注意事項×1 , 使用說明書×1, GENNECT One (PC應用軟件) CD ×1, D-sub25針用的連接器×1 (限PW8001-02, -05, -12, -15) |
