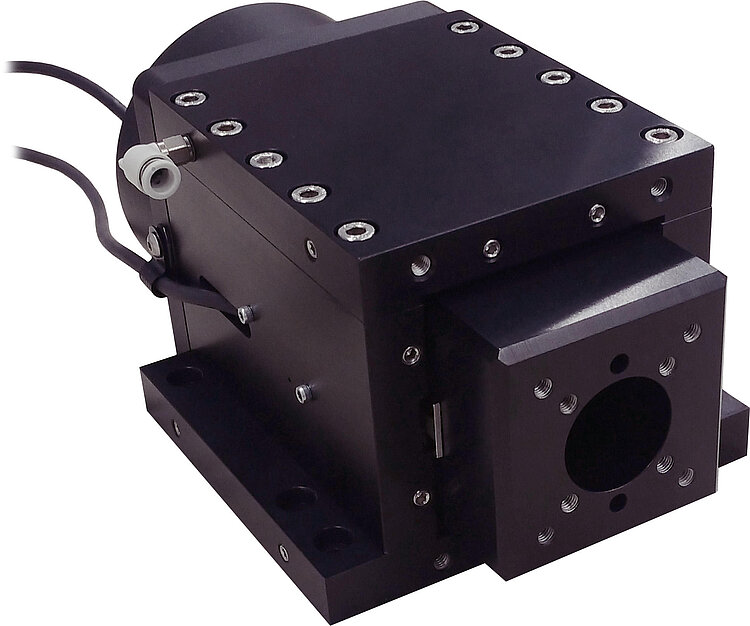

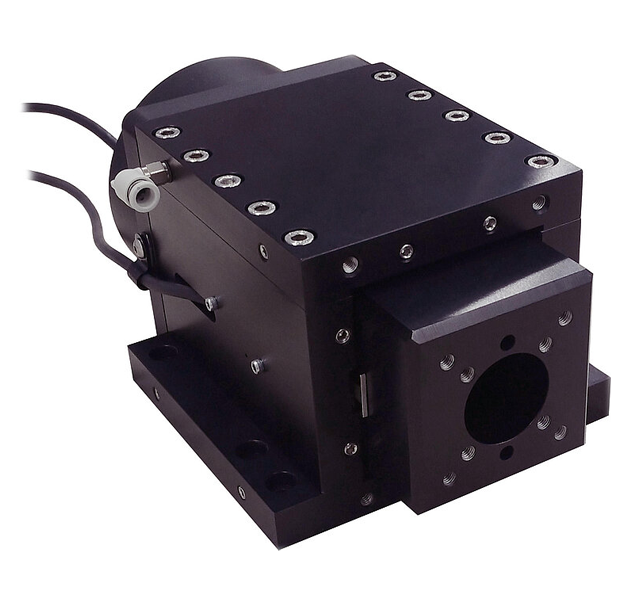

A-131 帶空氣軸承的PIglideVC音圈線性平臺
高性能小型納米級定位系統

無塵室兼容
行程達25 毫米
負載容量達30牛
加速度達80米/平方秒

產品概述
帶空氣軸承和音圈驅動器的PIglide平臺外形緊湊，可提供高速度和高加速度。

運動平臺的部件無接觸，可確保高的性能、質量和使用壽命。

音圈驅動器技術
音圈驅動器由兩個基本零件組成：永磁體和線圈，線圈位于磁場的氣隙中。當電流流過線圈時，線圈在永磁體的磁場中移動。音圈驅動器具有低重量并且基于無摩擦驅動原理，因此特別適合在有限行程內要求高動態性和高速度的應用。這類驅動器還可提供高掃描頻率，因?yàn)樗鼈儾淮嬖诖艤?yīng)。

應用領域
高速掃描、制造業中的應用。

由于無摩擦運動，因此不會形成顆粒，從而使平臺成為無塵室應用的優先選擇。

附件和可選配件
PIglide過濾器和空氣預處理器
單軸和多軸運動控制器

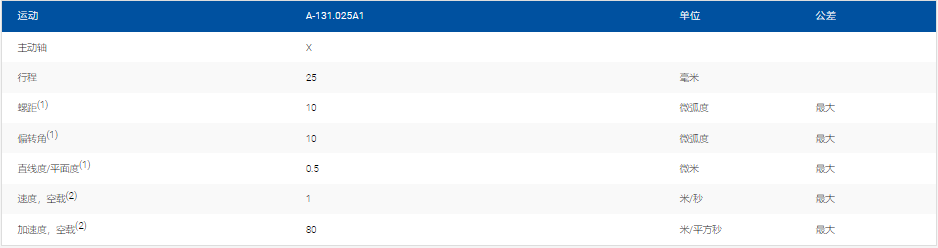

(1)取決于平臺安裝表面的平面度。
(2)可能受有效載荷、控制器或驅動器的限制。

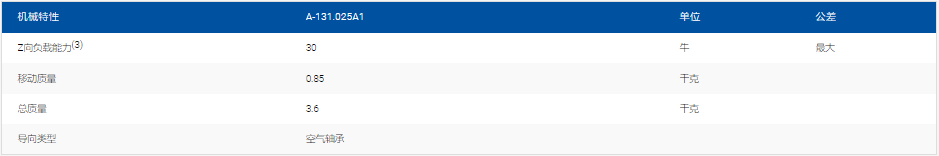

(3)假定居中，位于離運動平臺不超過50毫米的位置。

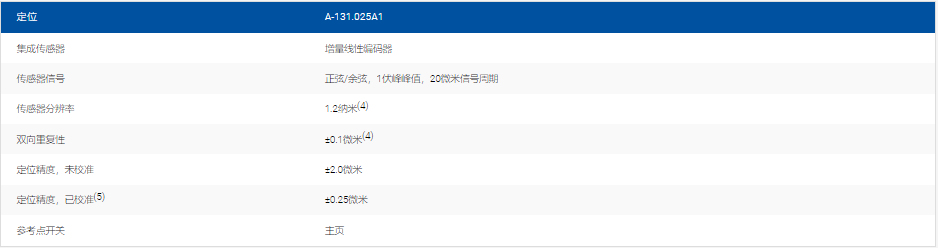

(4)假定16384x插值。有關其他因子的使用，請聯系PI。
(5)通過基于控制器的誤差補償，可獲得改善的精度。為實現這些數值，平臺與PI控制器一同訂購。

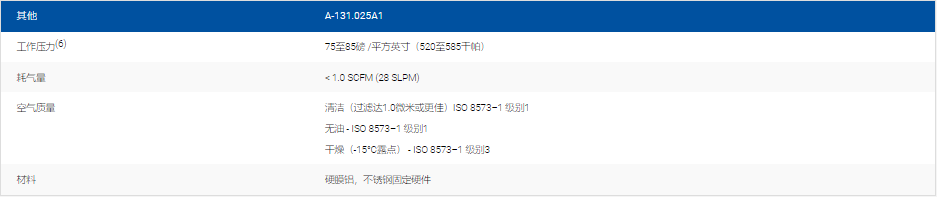

(6)為防止平臺損壞，建議將空氣壓力傳感器連接到控制器運動停止輸入端。
