產品特性：GOM三維測量儀ATOS Capsule 是一款高精度光學測量儀器（OPMM）,它適用于成型部件幾何形狀的全場型面數字化處理.ATOS系列的條紋投影技術具有高精度的細節測量性能,適用于中小型零部件的生產質量控制.ATOS Capsule可用于比如齒輪、渦輪葉片、轉輪以及醫療設備部件的初樣檢驗.
021-33587030021-33587020021-34631757
電話咨詢

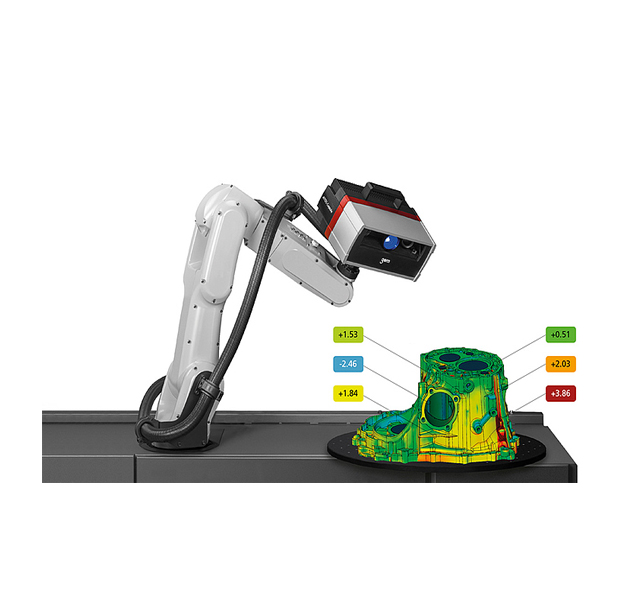

在標準化測量儀ATOS ScanBox內，ATOS Capsule用于成型部件的全自動測量和檢測。當ATOS Capsule應用于4系列ATOS ScanBox，
則作為移動式測量系統，用于小型部件的測量。當它用在5系列和6系列的ATOS ScanBox時，可為ATOS Capsule附加安裝一臺Plus Box攝影測量頭，
可測量更大型的部件、或同時測量多個部件。
通過ATOS Capsule的殼體設計，保證其在自動化應用中的工藝穩定性。一體成型罩殼采用鋁合金熔模鑄造工藝制造而成，做工精細，
確保至大的剛度和工業應用時準確的測量結果。保護光學和電子部件不受粉塵和濺水等影響。

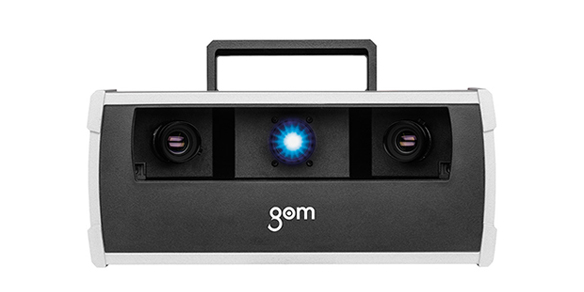

根據三重掃描原理，投影頭結合兩個相機，實施相關操作。測量過程中，系統將準確的條紋圖案投射在物體表面，
兩臺攝像機按照立體攝像原則進行記錄。對于反光的表面或者凹凸復雜的物體，使用這一原理，其優勢明顯。
ATOS Capsule的投影單元是以藍光技術（Blue Light Technology）為基礎。由于測量頭使用的是細條藍光，在圖像采集過程中，
可有效過濾周圍環境光干擾。而這種能量十足的光源，又有助于縮短測量時間。
自行監控系統

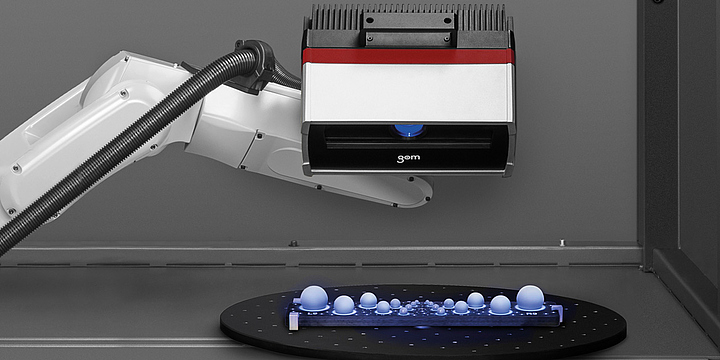

ATOS Capsule屬于自行監控系統。測量頭在工作過程中能識別環境條件的變化，并可進行相應補償。這時，測量頭的軟件對校準狀態、
轉換精度、環境變化和部件位移進行持續性監控，從而保證測量數據的可靠性和準確度。

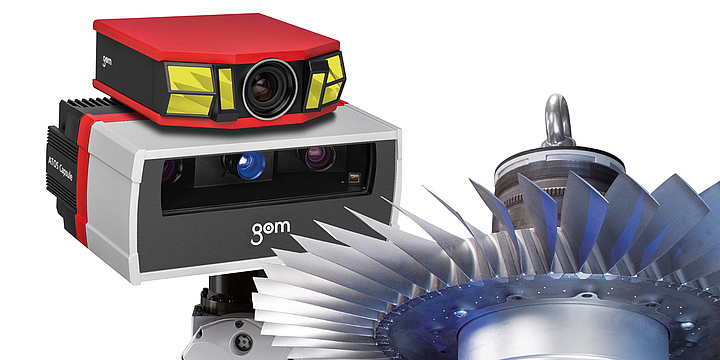

在GOM自動化測量儀上，ATOS測量頭可以與Plus Box配套工作。這種附加式攝影測量頭可以直接安裝在ATOS系統上。
通過這種組合，可全自動測量參考點標，偏差在3μm到15μm范圍以內。這些參考點標構成一個三維體積，ATOS Capsule的每次
測量的詳細結果在這個三維體里得以自動轉換，由此保證攝影測量的準確性。

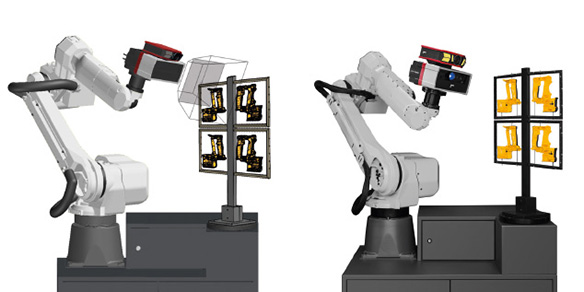

虛擬計量室（VMR）是ATOS測量間中所有元件的中央控制站以及測量規劃軟件。在仿真模擬中，它模擬表現出真實測量環境的功能性。
通過虛擬計量室，用戶可使用相關系統，無需特別掌握專門的機器人編程技能。在虛擬計量室（VMR）內實施相關操作之前，對所有機器人運行進行模擬和檢查，以保證安全。
