產品特性：金相顯微鏡DM70型除了可用于鑒別和分析各種金屬、合金材料、非金屬物質的組織結構外
021-33587030021-33587020021-34631757
電話咨詢

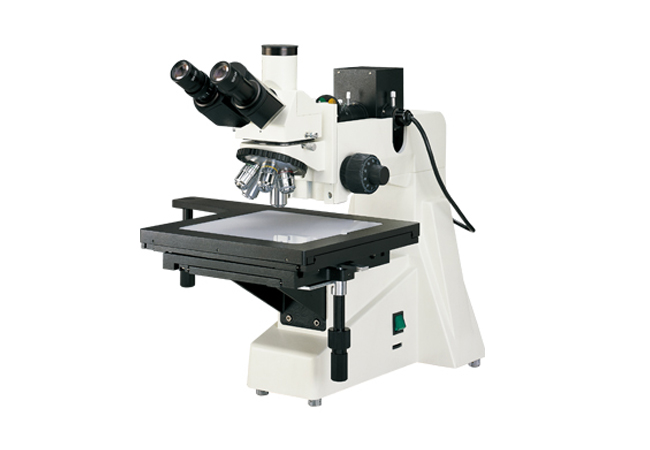

金相顯微鏡DM70的介紹
金相顯微鏡DM70型除了可用于鑒別和分析各種金屬、合金材料、非金屬物質的組織結構外，還可以廣泛地應用于電子、化工和儀器儀1行業觀 察不透明的物質；如集成電路、電子芯片、印刷電路板、液晶板、線材、纖維、鍍涂層以及其它非金屬材料等，對一些表面狀況進行研究分析等工作，也適合醫藥、農林、公安、學校、科研部門作觀察分析用。金相圖像分析系統配置了高像素的數碼攝影系統，具有多倍光學變焦，可以連續選擇各種放大倍率，并由計算機對圖像 進 行各種處理、編輯、保存和輸出 (如打印等) 或進入多媒體系統及電子信箱，是同步于當今世界在顯微領域的新技術。系統接入的定量金相圖像分析系統，對金相圖譜進行進行實時研究分析，如晶粒度測量評級；非金屬夾雜物測量評 級；珠光體、鐵素體含量的測量評級；球墨鑄鐵石墨球化率測量評級；脫碳層、滲碳層測量，表面涂層厚度測量等的分析、統計及輸出圖文報告。
金相顯微鏡DM70型的特點
1、配置大視野目鏡和長距平場消色差物鏡(無蓋玻片)，視場大而清晰。
2、配置大移動范圍的載物臺，能快速和慢速移動。
3、粗微動同軸調焦機構，粗動松緊可調，帶鎖緊和限位裝置，微動格值:2μm。
4、6V/20W鹵素?zé)?亮度可調。
5、三目鏡筒,可自由切換正常觀察與偏光觀察，可進行100%透光攝影。
金相顯微鏡DM70型的技術規格
1、目鏡(三目鏡頭，傾斜30，瞳距調節范圍：55-75mm)
|
類型 |
放大倍數 |
焦距 |
視場（mm） |
|
大視野平場目鏡 |
10X |
25 |
Φ18 |
|
20X |
13 |
Φ10 |
|
|
平場分劃目鏡 |
10X |
25 |
Φ18 |
2、物鏡：
|
物鏡類型 |
放大倍數 |
數值孔徑 |
工作距離 |
|
長距離平場消色差物鏡（無蓋玻片） |
5X |
0.12 |
18.3 |
|
10X |
0.25 |
8.9 |
|
|
20X |
0.40 |
8.7 |
|
|
40X(s) |
0.60 |
3.7 |
|
|
60X(s) |
0.85 |
2.02 |
|
|
80X(s) |
0.80 |
0.96 |
3、光學放大倍數：50X 100X 200X 400X 800X
4、系統參考放大倍數：50X-2600X
5、落射照明器：6V/20W鹵素?zé)?，亮度可調
6、濾色片組：黃色、藍色、綠色、磨砂玻璃
7、偏光裝置：可插入式起偏振片和三目頭內置檢偏振片
8、載物臺：(配有快速移動裝置)
三層機械移0式，尺寸:250mm*230mm,移動范圍:154mm*154mm[BMM-75]
三層機械移動式，尺寸:274*274mm 移動范圍:203*203mm[BMM-75D標配]
9、粗微同軸調焦機構，微動手輪格值：0.002mm
10、瞳距調節范圍：53-75mm
11、轉換器：五孔(外向式滾珠內定位)
12、防霉：防霉系統。
金相顯微鏡DM70型的標準配置
1、DM70顯微鏡主機1臺；
2、10X/20X平場目鏡各一對，其中10X平場分劃目鏡一只；
3、5×/10×/20×/40×/60×/80×長距 平場消色差物鏡各一只；
4、機械載物臺(尺寸:280mmX270mm,移動范圍:204mmX204mm)；
5、藍/綠/黃濾色片、磨砂玻璃各一片；
6、0.01mm測微尺；
7、備用保險絲、6V/20W鹵素?zé)舾?只；
8、儀器防塵罩一個；
9、產品說明書一份；
10、產品合格證一份；
電腦成像系統
1、0.5X CCD適配鏡
2、高像素?cái)?shù)字?jǐn)z像機CCD
3、圖像處理操作軟件
數碼成像系統
1、數碼相機適配鏡
2、1000萬像素?cái)?shù)碼相機（推薦Nikon）
金相顯微鏡DM70型的選配件
1、目鏡：
大視野WF16X(Φ11mm)
分劃10X(Φ18mm)，格值0.1mm/格；
2、物鏡：PL L50X(S)/PL L100X(S油)/PL L100X(干)
3、0.4X/0.5X/1X/0.5帶分劃尺CCD接口
4、金相圖像測量軟件
5、BH-2000金相組織圖譜分析軟件(定量)
