和其他品牌的3D共焦顯微鏡比較具有如下特色

1、直接真彩：采用了白光光源，可直接獲得樣品表面真實的顏色。無須色彩與形貌的合成處理，避免了信息失真。
2、暗場觀察：可實現光學顯微鏡的暗場觀察
3、深度(高度)測量精度可達到0.1納米：由于采用了相位干涉(PSI)和掃描干涉(VSI)技術，測量精度達到了納米級。干涉測量的結果不受樣品表面反射率的大小和分布不均勻影響，比其他激光3D顯微鏡的反射對焦測量法更可靠。
4、測量高寬比：1：12

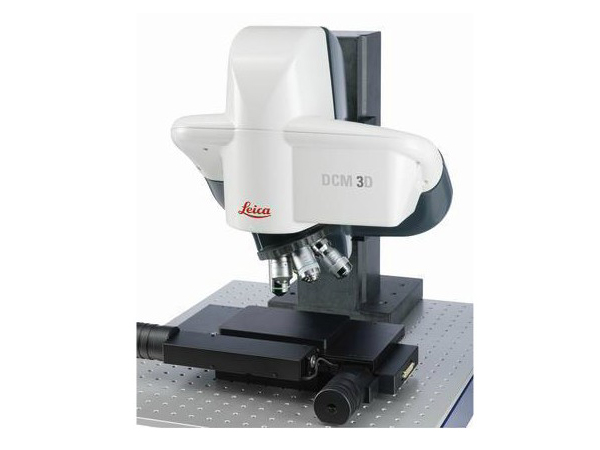

Leica材料共聚焦顯微鏡

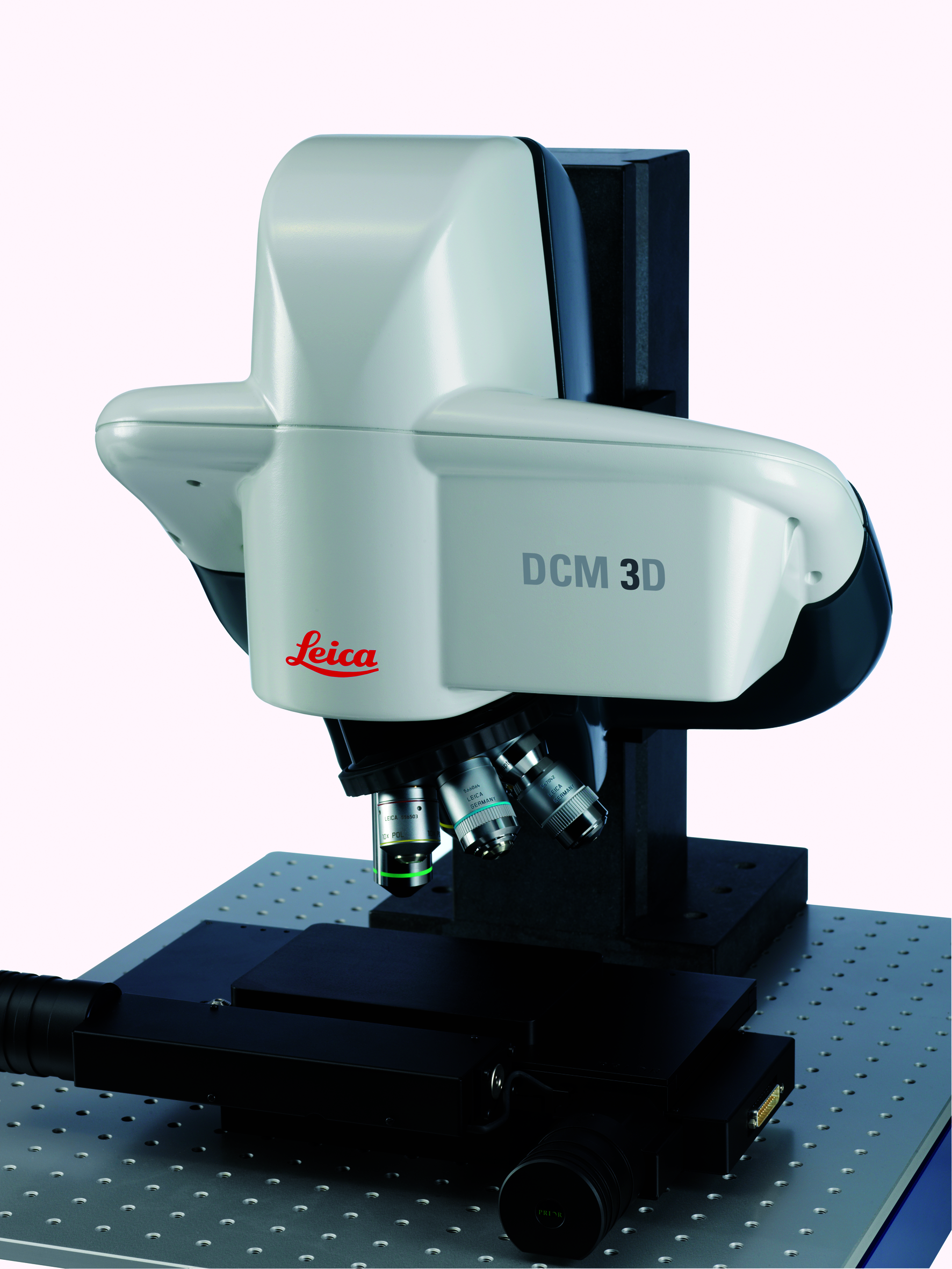

Leica DCM 3D 雙核三維輪廓儀結合了共焦成像和干涉測量技術

高分辨率的自動化 數字式三維形貌測量

近年來，相互媲美的干涉測量技術和共焦圖像輪廓成形技術已經廣泛應用在非接觸式表面計量中。這兩種技術可以準確而可靠地測量由毫米級到納米級別的表面形貌。

現今，徠卡顯微系統有限公司推出了一種解決方案，它融合了共焦成像和干涉測量技術二者的優點：Leica材料共聚焦顯微鏡 DCM 3D 雙核三維測量顯微鏡。除了具有緊湊而堅固的設計外，Leica材料共聚焦顯微鏡 DCM 3D 還是一種可以對重要工業部件表面的毫米級和納米級幾何形狀進行高速無損檢測的精良工具。

從研發到質量檢查實驗室到再用于在線過程控制的機器人驅動系統， Leica DCM 3D 專為分辨率需達到 0.1 nm 的各種高速測量應用而設計。

3 套系統合為一體：

- 明場和暗場彩色數字式顯微鏡

- 高分辨率的共n成像和測量系統

- 雙重光學干涉輪廓儀通過簡單的

3 步即可獲得高度準確的結果只需

3 秒鐘就可獲得三維形貌

測量快速而簡單—即使是復雜的表面

可涵蓋整個范圍—從超光滑表面到粗糙表面

微光學測量技術可滿足計量學中的兩個重要要求：無損測量和高精度的組合。Leica材料共聚焦顯微鏡 DCM 3D的測量范圍包括由幾納米到幾毫米，因此適合于各種不同的應用場合。除了能夠滿足從超光滑表面到異常粗糙表面的應用要求外，Leica材料共聚焦顯微鏡 DCM 3D的特殊設計還可實現速度下的測量。

共焦輪廓成形的特性

Leica材料共聚焦顯微鏡 DCM 3D的共焦模式用于測量異常粗糙表面到光滑表面的形貌。即使不接觸樣本表面，精細的表面結構也變得清晰可見。在幾秒鐘內，便按照預定的步數垂直掃描樣本，期間表面上的每個點經過焦平面。焦點之外的所有圖像信息均被過濾掉，所攝取的共焦圖像以高分辨率和高對比度的三維形式提供樣本的詳細信息。

使用Leica材料共聚焦顯微鏡 DCM 3D 進行共焦輪廓成形可在幾秒鐘內提供的橫向分辨率。然而，將共焦成像應用于表面輪廓成形的主要原因是可以沿著 Z 軸方面實施測量。具有較高 NA (0.95) 和較大放大倍率的物鏡p方便測量局部陡坡斜度超過 70° 的光滑表面。

一系列測量 原理的優點

使用干涉測量法獲得準確的高度信息

干涉測量模式用于獲得的縱向分辨率。在徠卡干涉儀物鏡內部，光束經過分光鏡，被同時引導至樣本表面和內置參考鏡上。一部分從樣本表面和參考鏡反射回來的光重新結合形成干涉條紋圖案。通過該圖案，-測量出所觀察的樣本區域的相對垂直位置，因此可提供高度準確的表面信息。根據所需的縱向分辨率級別，用戶可通過輕松地按下某個按鈕便執行 VSI (垂直掃描干涉測量術) 或 PSI (移相干涉測量術) 測量。

適用于各種表面的VSI 輪廓成形

白光垂直掃描干涉測量術 (VSI) 模式用于測量光滑到中度粗糙表面的表面高度。與共焦模式類似，逐步對樣本進行垂直掃描，這樣表面上的每個點均可經過焦點，且干涉條紋對比出現在表面上每個點的焦點位置。通過檢定狹窄條紋包絡的峰值，可獲得每個像素位置的表面高度。

亞納米級高度輪廓的 PSI 測量

移相干涉儀 (PSI) 模式用于獲得異常光滑、連續表面的分辨率測量。在不到 3 秒的時間內，可以亞納米分辨率來測量超光滑表面的構造參數 (例如光滑如鏡面的圓晶硅片)。為達到高水準的分辨率，逐步對聚焦的樣本進行垂直掃描，每一步都準確至波長的幾分之一。輪,成形算法可生成表面的相位圖，而相位圖可通過解卷繞步驟轉換成對應的高度分布圖。

使用雙核可使您的優勢加倍

雙核技術的優點

通常使用的是白光光學干涉輪廓儀，因為接觸式表面形貌測量儀很容易破壞脆弱的表面和表面結構。通過使用Leica DCM 3D的干涉測量技術，可獲得亞納米級的縱向分辨率，因此即使是光滑的表面，也可以用高速度對其進行高精度測量。這樣就能夠高重復性來測量局部斜度高達70°的中度光滑表面到粗糙表面。

表面構造特性描述簡單易行

對于產品的質量控制和生產控制（例如太陽能電池），Leica DCM 3D共焦輪廓儀可以在幾秒內控制硅表面構造、粗糙度、錐體統計特征和金屬接點。相比起傳統系統耗時的測量，Leica DCM 3D可以在10秒內獲得較大掃描區域內的無損三維測量。錐面的局部大斜度陡坡要求使用主要提供共焦技術的高NA物鏡。通常地使用的是放大倍率為150X且NA為0.95的徠卡物鏡。沿著物鏡的焦點位置在表面上掃描幾微米，逐個平面收集共焦圖像。結果可獲得具有無限焦距和三維信息的關于錐體高度的圖像，該圖像可以自動地合并到預定義的報告！

了解樣本的更多信息—在很短的時間內

微電子部件的質量控制可能需要對樣本的一小部分 進行測量，并要求快速縱覽一片較大的掃描區域。 另外，生產線的產出量大通常也是成功的關鍵 因素。通常情況下，具有高數值孔徑 (NA) 的物鏡 也具備高放大倍率，這會導致鏡下視野縮小至僅有 幾微米。為了克服傳統系統的這一局限性，Leica DCM 3D 具備快速的形貌拼接速度。

少量維護或免維護、結果更佳

Leica DCM 3Dx過使用微型顯示技術，可提供無振動掃描可延長儀器使用壽命。傳統的共焦顯微鏡在掃描頭內使用的是活動式的機械部件（掃描鏡和旋轉盤），這影響了儀器的使用壽命，并且需要定期預調節以保持性能優勢，所產生的機械振動也會增加測量噪聲。Leica DCM 3D采用微型顯示技術，x種可快速切換的設備，內部無活動式部件，這使得共焦圖像或干涉測量圖像的掃描即快速又穩定，并能延長儀器的使用壽命。

Leica DCM 3D設計為免維護型。兩個x功率LED集成在光束路徑中，可提供平均達20000小時的長使用壽命（按平均故障間隔時間計算）。白光LED用于彩色明場檢查、帶有真彩色紋理的共焦圖像以及VSI（垂直掃描干涉測量術）測量。藍光LED用于高分辨率共焦成像和PSI（移相干涉測量術）測量。藍色LED的短波長可將橫向分辨率增加至0.15μm，將PSI噪聲改善至縱向分辨率的0.1nm。與其它基于旋轉盤或激光器的系統相比，它的擁有成本大大降低。

利用兩個集成的攝像頭系統

Leica DCM 3D的主要計量圖像傳感器為一個集成的高分辨率CCD攝像頭，該攝像頭可高速拍攝黑白圖像。另外，彩色攝像頭可用于明場表面檢查。

定制的易于使用的系統

建立您自己的標準

攝取軟件可控制 Leica DCM 3D 雙核輪廓儀的自動功能。

該軟件可輕松實現所有測量。用于顯示和測量數據的一整套基本工具是軟件包不可缺少的部分。只需點擊鼠標即可自動地在技巧、照明方法和設置之間進行更改。例如，單擊一下按鈕即可顯示測量結果：只需按下按鈕“2D”即可獲得高度輪廓以及樣本的2維圖像，或者按下按鈕“3D”即可獲得三維效果。

使用集成的訣竅工具可獲得自動測量效果，該工具可進一u簡化用戶界面。一旦決定建立完全個性化的報告標準，將使用該報告格式來創建將來所有的結果。幾種措施和基于賬號的訪問等級可保護方法和結果。
